Coupes

Questy


Voici quelques questions soumises à votre sagacité !






1 - Que permet de définir une vue en coupe ?
Les formes intérieures de la pièce
Les contours extérieurs de la pièce


2 - En Fonction de l'indication ci-dessous, la vue en coupe se trouvera :


à droite
à gauche


3 - Le plan de coupe est indiqué
sur la vue en coupe
sur une vue adjacente


4 - Le plan de coupe est matérialisé par :
un trait mixte fin
un trait mixte fort aux extrémités de la vue
un trait fort aux extrémités de la vue
un trait interrompu court


5 - Pour repérer le plan de coupe et la vue en coupe, on utilise :
deux lettres minuscules
deux lettres majuscules différentes (exemple : A-B)
deux chiffres
deux lettres majuscules identiques (exemple : E-E)


6 - Qu' indique les flèches du plan de coupe ?
Le Nord
La position du plan de coupe
Le sens d'observation
Les hachures


7 - Comment sont-elles représentées ?
La position de la vue en coupe
Trait fort HB
Le sens d' observation
Trait fin 2H


8 - La partie coupée de la pièce est représentée :
par coloriage
par des hachures
par des traits en zig-zag


9 - Les hachures sont tracées en trait continu fin.
Vrai
Faux


10 - Les hachures ne traversent jamais un trait fort
Vrai
Faux


11 - Les hachures peuvent couper un trait interrompu court
Vrai
Faux

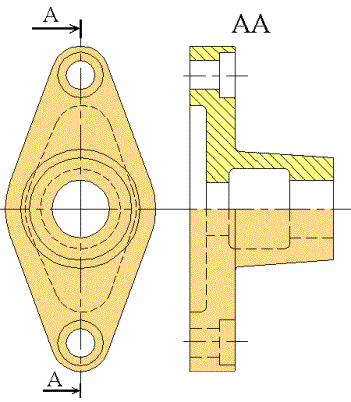

12 - Le dessin ci-dessous montre :


une vue extérieure et une vue en coupe simple
une vue extérieure et une vue en demi-coupe
