Les Anneaux élastiques - CIRCLIPS -

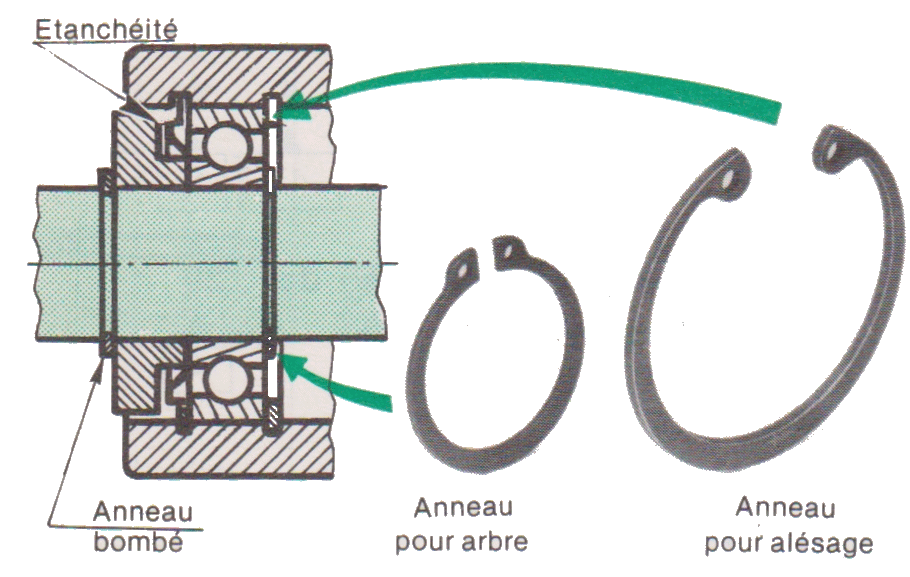

1° Fonction
Un anneaux élastique permet l'attêt en translation du mouvement entre deux pièces (ex: roulements, bagues,...) sur des arbres ou des alésages. Il réalise une liaison simple, robuste et très utilisée, mais ne peut proposer un positionnement axial précis, car un jeu est nécéssaire au montage.

2° Principe de montage

La pièce en contact avec l'anneau doit présenter un angle vif.
Il est donc indispensable de prévoir la cote "c" (encombrement du circlips lors du montage=.

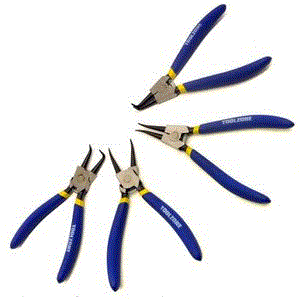

Ces anneaux sont montés à l'aide de pinces à ergots spéciales et maintenus en position grâce à leur

2.1. Montage recommandé

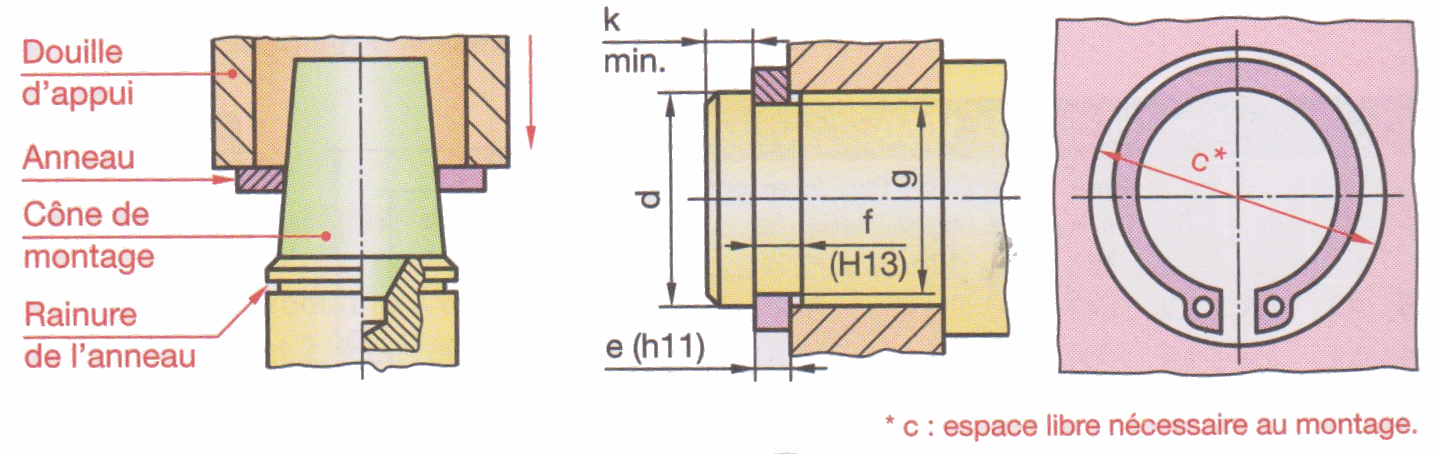

Pour un montage plus rapide il est possible d'utiliser des système à douille et cône.

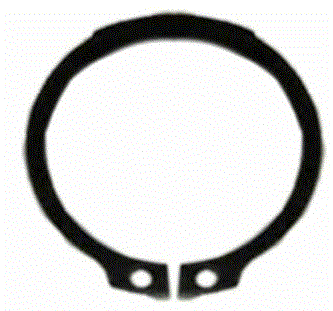

2.1.1. Anneaux élastique pour arbre.
2.1.2. Anneaux élastique pour aalésage.
3° Désignation

Désignation d'un anneau élastique :
Nom de l'élément Type, diamètre extérieur x épaisseur.
Anneau élastique pour arbre, 30x1,5

Exercices sur les Anneaux Elastiques
