1° Fonction.
Une goupille d'arrêt permet de réaliser un maintien en position par une liaison complète entre deux pièces (a).
Une goupille de positionnement assure la position relative de 2 pièces. Elles sont utilisées au maximum par deux (b).
Les goupilles peuvent également servir d'axe de chape (c).
|
 |
2° PRINCIPE DE MONTAGE ET DEMONTAGE.
2.1. Montage.
Les pièces 1 et 2 sont percées ensemble après montage. La goupille traverse les deux pièces et doit se
maintenir dans son logement.
Comme la goupille subit des efforts qui tendent à la cisailler, les efforts à transmettre par les pièces doivent être très modérés.
.
|
|
2.2. Démontage.

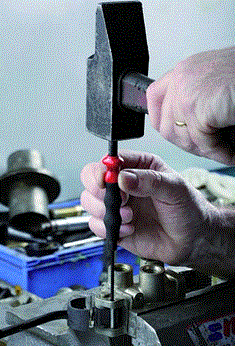

CHASSE GOUPILLE (d'aprés documentation FACOM)
Conseils d'utilisation :
Les chasses clous avec leurs tiges coniques prépare le travail du chasse goupille.
Sélectionner la dimension du chasse goupille au diamètre de la goupille.
Positionner dans l'axe de la goupille pour éviter la flexion et matage de la goupille.
Si la goupille résiste inutile d'augmenter la frappe mais utiliser un dégrippant.
.
|
|
Chasse goupilles série précision du diamètre 1,6 à 5,9.
Ce chasse goupille comporte une tige coulissante dans le manchon.
.
|
|
3° DIFFERENTES GOUPILLES.
3.1. Goupille cylindrique.
Ces goupilles sont réalisées dans des aciers d'une tolérance h9 -h10 pour des diamètres de 0,6 à 50 mm
(voir figure ci-dessus de la goupille de positionnement).
|
|
3.2. Goupille conique.
Le trou doit être réalisé avec un alésoir conique, après assemblage des deux pièces. Les goupilles on généralement une pente
de 2%.
|
|
3.3. Goupille élastique (MECANIDUS).
Elle remplace de plus en plus les types de goupilles précédemment cités car elle demande moins de précision sur la qualité
du trou de diamètre légèrement inférieur à la goupille, et surtout résiste beaucoup mieux au cisaillement.
Pour augmenter encore leur résistance au cisaillement il est possible d'opter pour un montage " compound" voir croquis ci-contre.
.
|
|

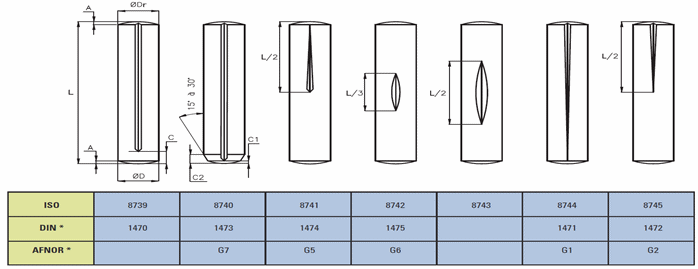

3.4. Goupille cannelée.
Elle aussi tente à remplacer les deux premières goupilles. La goupille est montée dans un trou de passage au diamètre de la
goupille, ce qui comprime légèrement la goupille après montage.
Elle peut être utilisée comme axe.
.
|
|
3.5. Goupille fendue.
Elle sert soit de frein d'écrou ou comme arrêt d'axe.
.
|
|
3.6. Goupille épingle.
Solution très conseillée dans des montages et démontage fréquents sans outillage spécifique.
.
|
|
