3.2. Accouplement Elastique
c) Déplacement radial:


Les différents modèles
Manchon JUBOFLEX

La conception de l'accouplement JUBOFLEX® lui confère les propriétés suivantes :
  • Démontage radial sans déplacement des machines accouplées.
  • Pré-compression de l'élément élastique lors du montage, qui limite le travail en traction du caoutchouc.

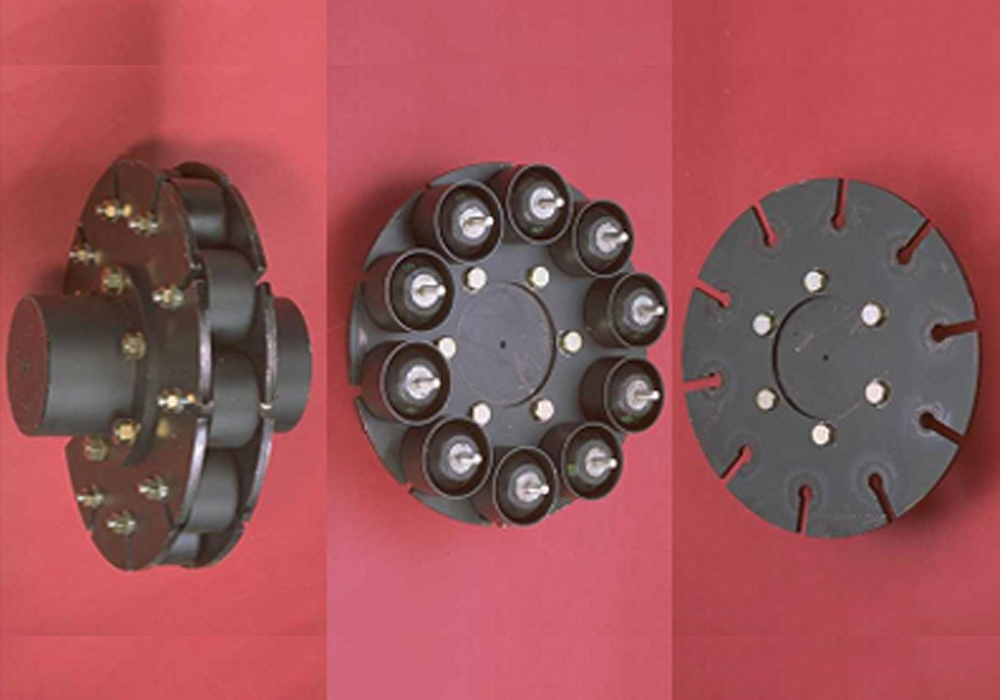

  • Manchon RADIALFLEX

    Permet de désaccoupler rapidement les arbres en démontant les tampons en caoutchouc.
    Le radiaflex est un accouplement comportant des plots en caoutchouc, fixés entre deux flasques solidaires des manchons qui reçoivent les arbres. D’un encombrement et d’un poids raisonnables, ce dispositif convient à la transmission d’un couple élevé à faible vitesse. Mise en place aisée, il est utilisé quand on désire une bonne élasticité radiale et torsionnelle. Il accepte des poussées axiales.
    Plan 2D

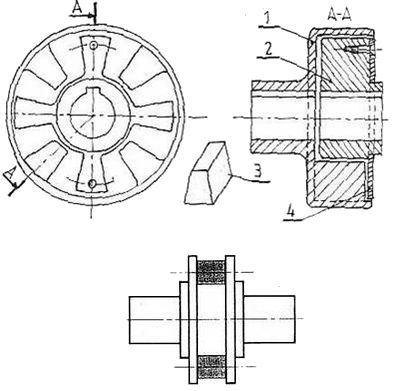

    Manchon SEGOR SOUPLEX

    Chaque plateau possède 4 bras radiaux centrifuges sur 2 et centriptes sur 1 laissant entre eux les alvéoles prismatiques dans lesquelles sont placés les blocs lastiques 3.

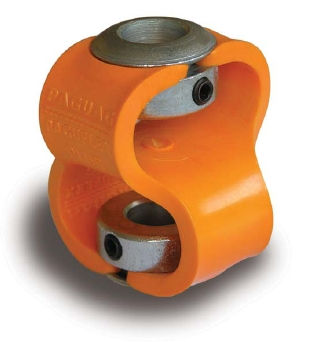

    Accouplement Paguflex

    (Binder Magnetic)
