2° Bagues de frottement

Le principe du contact direct est amélioré en interposant des bagues de frottement qui vont :

·Diminuer le coefficient de frottement ( de 0,01 à 0,05);
· Augmenter la durée de vie de l’arbre et du logement ;
· Diminuer le bruit ;
· Reporter l’usure sur les bagues.

2.1. Montage des Coussinets Les coussinets sont montées serrés dans l’alésage. L’arbre est monté glissant dans le coussinet. Lorsque le coussinet dispose d’une collerette il supporte aussi des efforts axiaux.

2.2. Types de coussinets

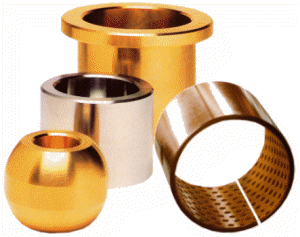

Les coussinets sont des bagues cylindriques:
- en bronze(autolubrifiant: poudre de bronze agglomérée à chaud imprégnée d’huile)
- en matière plastique (PTFE - Polytétrafluoroéthylène -)
- en tôle roulée avec ou sans apport de PTFE

2.3. Dimensionnement des coussinets

Pour choisir un coussinet (palier lisse), il faut déterminer trois paramètres :

# d : Diamètre intérieur,
# L : Longueur du coussinet,
# le Type de coussinet
