L'adaptation du vérin à la bride nécessite, afin d'éviter des portées surabondantes:
- un jeu
JR = 1+2.5/0 entre les bride et le couvercle.
- un jeu
JS = 0,2+1.8/0 entre l'ergot et le guide.
Remarques:
- Les valeurs de
R4 ont été déduites des cotes
A4 et D4 et celles de
M4 des
cotes N4 et A4
. Par conséquent les cotes M4 et
R4 réalisent une cotation
surabondante et elles ne devront pas figurer sur les dessins de définition du
cylindre.
- La cote
R7min =3
vérifie bien la condition de résistance énoncé dans le
chapitre "Fonction d'intervention 1bis".

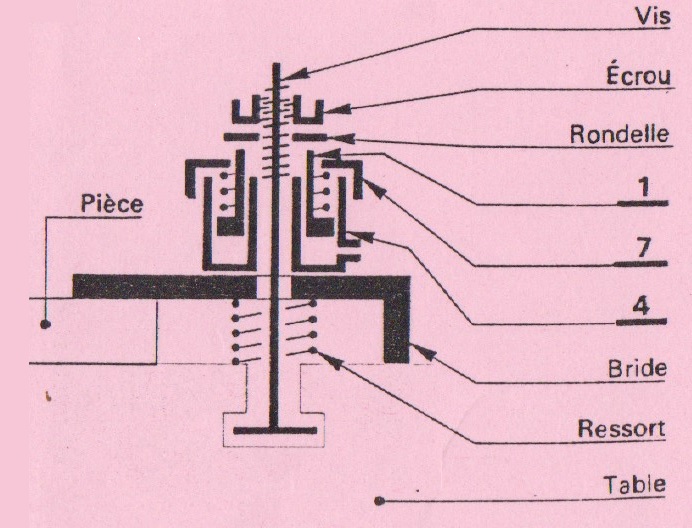

- Une autre utilisation du vérin comme montré sur le schéma technologique
ci-dessous nécessite, pour le passage de la vis, un trou dans le guide.
|
