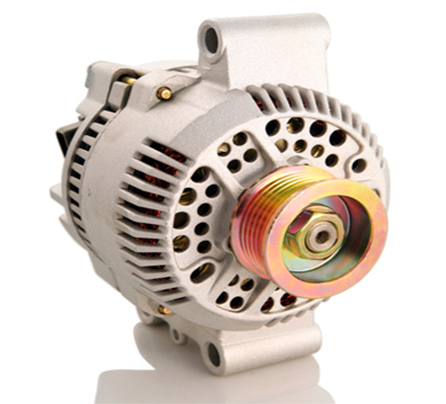

L’alternateur est le dispositif qui est mécaniquement relié aux pales. On

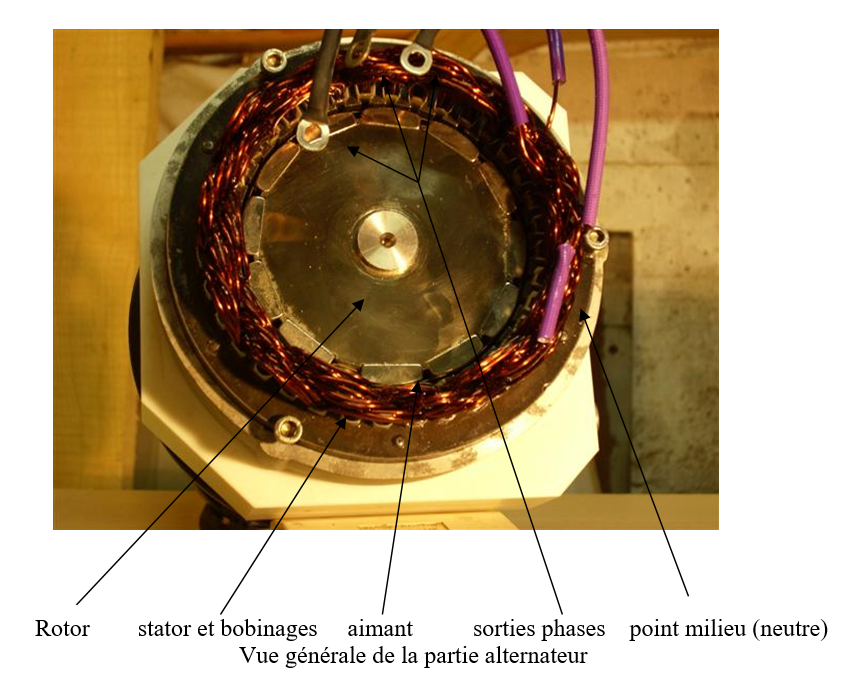

distingue une première partie qui tourne entraîné par l’axe des pales. C’est un
disque équipé en périphérie d’une série de petits pavés qui sont des aimants
très puissants. Cet ensemble s’appelle le rotor car il est en rotation.
La deuxième partie de l’alternateur est constituée des bobinages qui sont
réalisés dans les encoches des tôles qui constituent le corps de l’alternateur.
Chacune de ces bobines est appelée phase. Comme on peut le voir les
bobinages sortent par 3 cosses à œil d'un côté et les 3 autres extrémités sont
reliées ensemble puis isolées par un manchon isolant violet qui est le point
milieu ou neutre. Les trois bobinages constituent un système dit triphasé.
Cette partie est fixe ou statique d’où son nom le stator. Ces deux partie
constituent ce que l’on appelle une machine tournante.
|
|
|
|
