Le profil d’une pale est en première approximation celui d’une aile
d’avion inversée. Pour améliorer le démarrage à basse vitesse de
vent ce profil est sensiblement modifié au début de la pale.

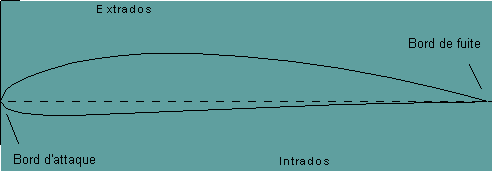

L’exemple ci dessus est le profil
NACA 4412 (NACA : National
Advisory Committee for Aeronautics).
La ligne qui joint le bord d’attaque au bord de fuite s’appelle la corde.
Le profil est la représentation d’une section droite de la pale et
fonction de la distance du moyeu la longueur de la corde diminue
mais la section reste proportionnelle
Il existe d’autres profils comme le
Göttingen 797 où l’intrados est
plat, le Göttingen 548 où
l’intrados est plus concave que le NACA
4412.
Dans un aérogénérateur, c’est l’intrados qui fait face au vent.
|
|
|
