La réception de chaînes de télévision par satellite nécessite un récepteur et une
antenne parabolique.
Pour augmenter le nombre de chaînes reçues, l’antenne doit pouvoir s’orienter vers
plusieurs satellites différents. Le positionneur d’antenne
STARLAND, fabriqué
par la Société STAB, permet d’
orienter automatiquement l’antenne parabolique
vers un des satellites visibles.
Lorsque le changement de chaîne demandé par le téléspectateur nécessite un
changement de satellite, le positionneur s’oriente vers le nouveau satellite après
en avoir reçu l’ordre du récepteur-décodeur, situé près du téléviseur (voir la
figure
1).
Tous les satellites de radiodiffusion sont situés sur l’orbite
géostationnaire à
36000 km au dessus de l’équateur. Le réglage de l’angle d’élévation de
l’antenne est donc commun à tous les satellites de radiodiffusion. Par conséquent,
seul l’axe d’azimut du positionneur est motorisé comme indiqué sur la photo ci
dessous.

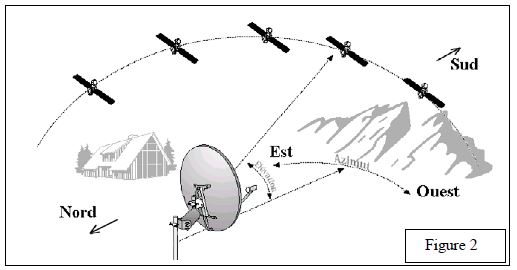

C'est l'inclinaison donnée à l'axe de rotation qui permet de suivre la courbe sur
laquelle sont situés les satellites (figure 2).
Certaines parties du sujet feront référence à la procédure d’installation du
positionneur et de l’antenne sur le mât support ; lorsque tous les composants sont
fixés (voir figure 4) il est nécessaire d’effectuer une procédure dite « d’alignement
» du positionneur et de l’antenne par rapport à une référence. Cette procédure
comporte deux phases, à partir d’une position initiale qui est : visée plein sud ;
angle d’élévation 0 degrés (visée horizontale) :
1- réglage manuel de l’angle d’élévation (donné par le constructeur en fonction du
lieu d’installation), qui dépend principalement de la latitude du lieu d’installation ;
2- réglage (en actionnant le moteur du positionneur) de la référence en azimut, par
pointage de l’antenne sur un satellite connu (ASTRA par exemple) jusqu’à ce que la
réception de la chaîne choisie soit optimale ; cette position de référence est ensuite
mémorisée par le récepteur-décodeur et elle sert de base au calcul automatique de
la position des autres satellites.
|
