4.1. La came plate ou disque.

Certainement la plus connue due à son utilisation sur les arbres à cames. Une came plate transforme un mouvement de rotation continu en une translation alternative de la partie active qui est sur le poussoir pour peu qu'un maintien de contact soit garanti entre le poussoir et la came. Les cames à disque sont composées d’une pièce en forme de disque non régulier (d’où le principe de la came) dont l’axe de rotation est perpendiculaire à l’axe de translation du suiveur.

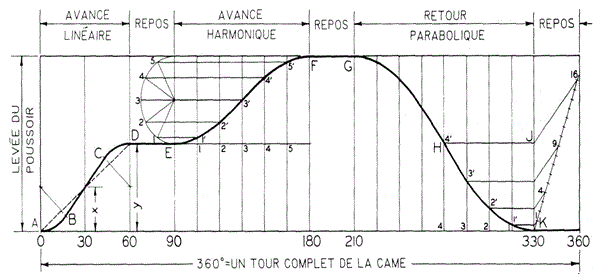

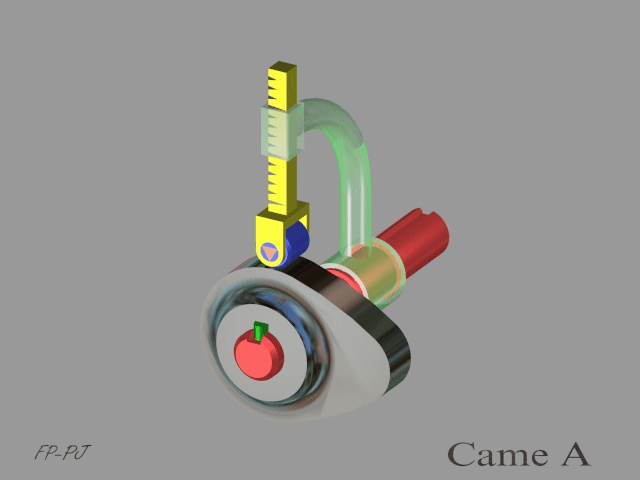

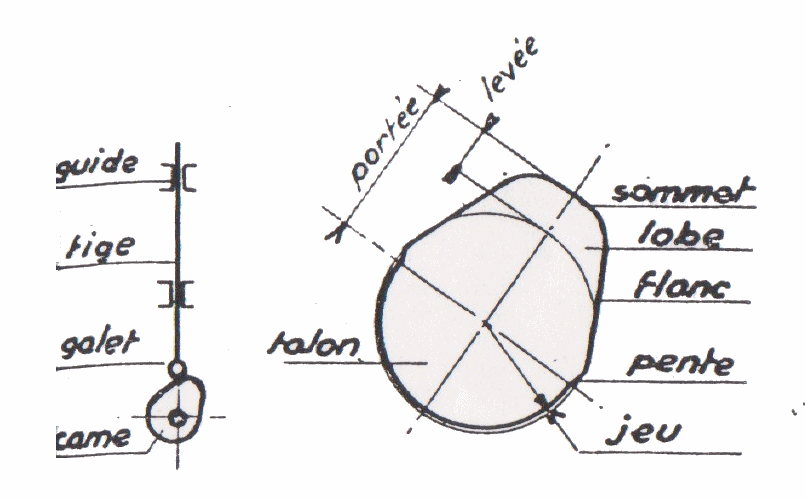

La partie active est sur le pourtour. La tige (en rouge) guidée en translation s'appuie sur le pourtour d'une came (en jaune). La rotation d'une fraction de tour de la came transmet à la tige soit : - Un mouvement de montée, - Un mouvement de descente, - Aucun mouvement correspondant à une période de repos. Ces information sont portées sur un graphe (courbe des espaces) utilisé ensuite pour tracer le profil d'une came.

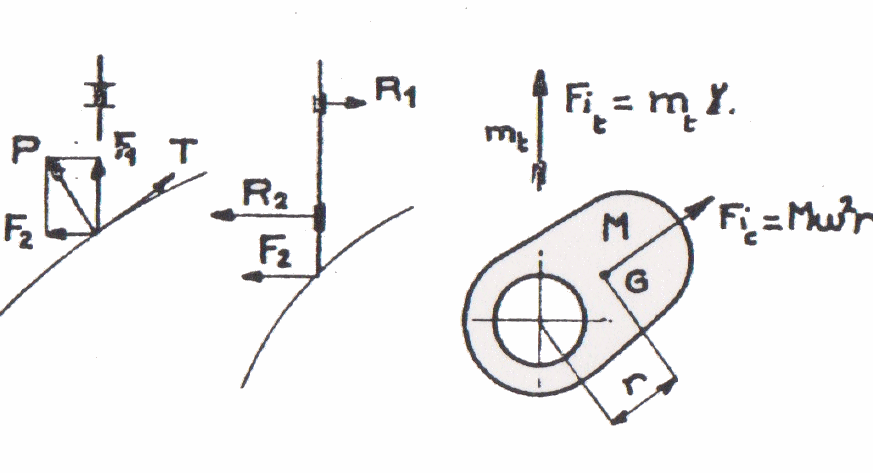

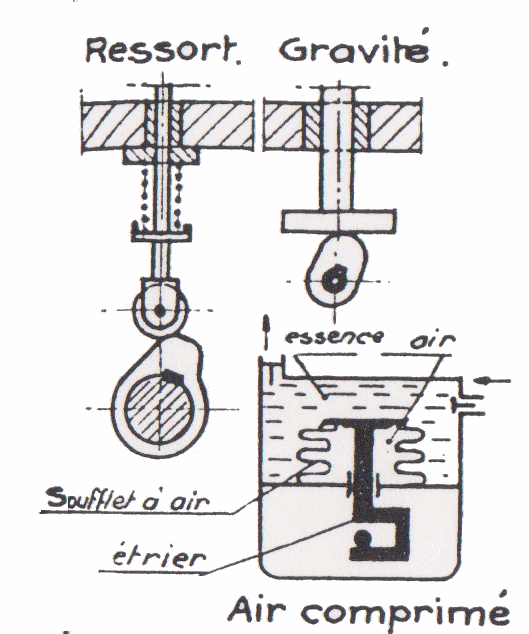

Les efforts sur la camme se répartissent comme sur la figure ci-contre.. La poussée dû au galet peut être obtenu soit par: a) un ressort b) la gravité c) de l'air comprimé..

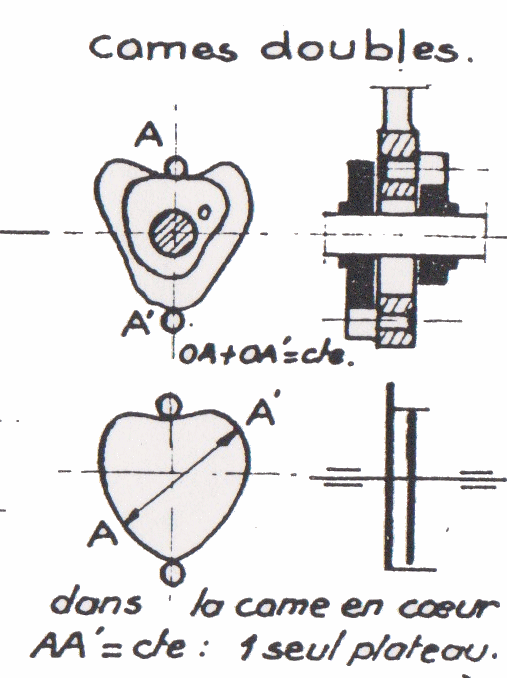

Pour multiplier les mouvements il est possible de concevoir des cames doubles.. .

Exemple : C'est ce principe qui est utilisé au sein d'un moteur à explosion où les cames de l'arbre à cames actionnent un poussoir qui lui-même agit sur les culbuteurs qui commandent les soupapes.
