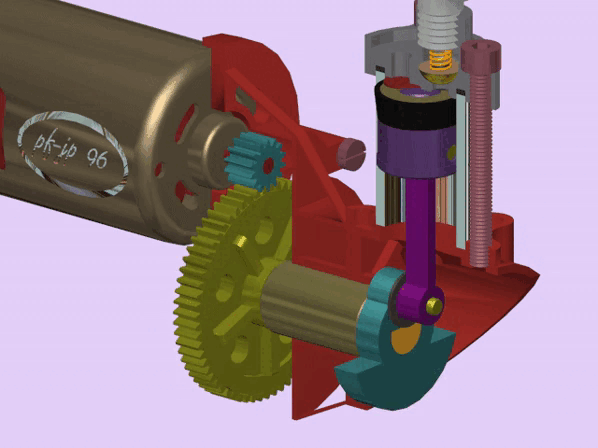

1. Cylindre et piston : Le compresseur à piston est composé d'un cylindre
hermétique dans lequel se déplace un piston. Le cylindre comporte une admission
d'air et une sortie de gaz comprimé.
2. Course d'admission : Lorsque le piston se déplace vers l'arrière (vers le bas), il
crée un vide partiel dans le cylindre. Cela ouvre une vanne d'admission d'air,
permettant à l'air extérieur d'entrer dans le cylindre.
3. Course de compression : Le piston se déplace ensuite vers l'avant (vers lehaut),
comprimant l'air présent dans le cylindre. La vanne d'admission se ferme pour
éviter que l'air ne retourne dans le cylindre.
4. Soupape de décharge : Une fois que l'air est comprimé, une vanne de décharge
s'ouvre, permettant à l'air comprimé de sortir du cylindre et de passer dans un
réservoir ou un réseau de distribution.
5. Cycle de répétition : Le piston effectue ensuite un nouveau cycle, se déplaçant à
nouveau vers l'arrière pour créer un vide et aspirer de l'air frais, puis se déplaçant
vers l'avant pour comprimer l'air et le décharger.
|
