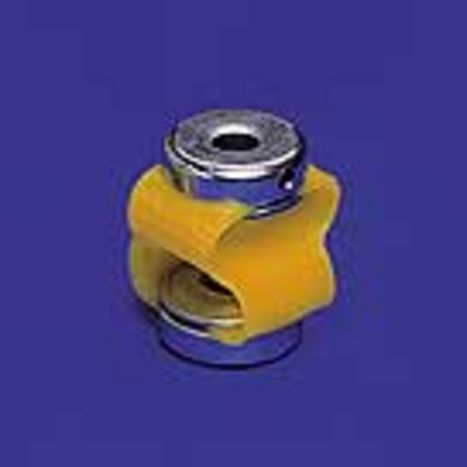

Manchon à gaine flexible
Permet de grands déplacements angulaires. |

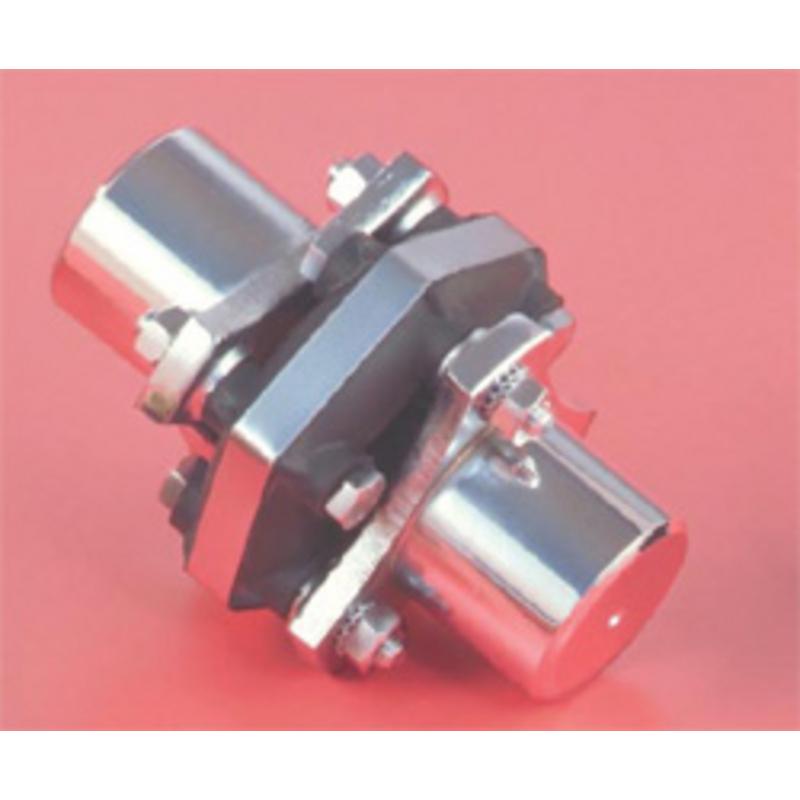

Flector
Permet des déplacements angulaires importants grace aux disques intermédiaires en toile caoutchoutée armée.
Peut remplacer un cardan.
Il permet une grande souplesse dans le fonctionnement. Il réduit les vibrations et absorbe en
partie les chocs dus aux variations de charges brusques.
Plan 2D |

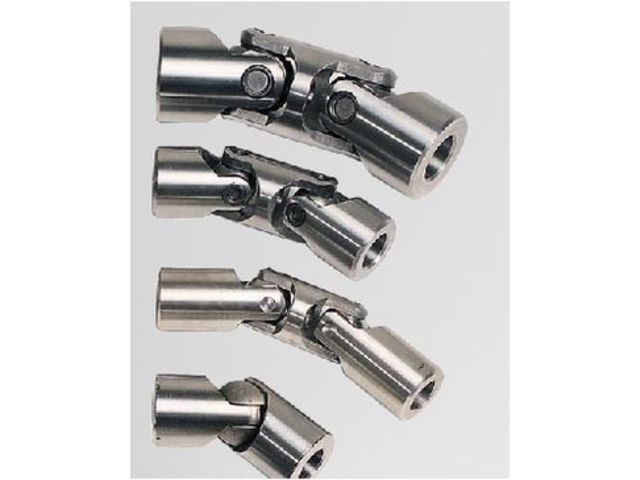

Joint de cardan
Permet des déplacements angulaires importants.
Inconvénient : Les vitesses angulaires ne sont pas les mêmes pour les deux arbres. |

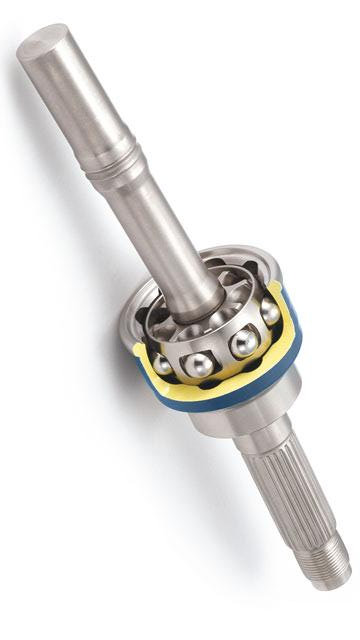

Joint homocinétique
Permet une transmission constante du couple sans
variation de vitesse entre les arbres, adapté aux applications à haute vélocité.
Il en existe 2 types : joint tripode et joint à 4 billes. Le joint tripode est
composé de trois bras ou branches équidistantes, qui sont connectées à une
bague intérieure et une bague extérieure. Les bras sont montés dans des
logements radiaux et convergent vers l'axe central du joint, formant ainsi une
structure semblable à un trépied. La rotation de l'axe central entraîne la
rotation des bras autour de leur propre axe, permettant ainsi la transmission
du couple entre les arbres avec un angle variable. Le joint à quatre billes
quant à lui utilise quatre billes ou roulements disposés dans des logements à
l'intérieur du joint. Les billes permettent une transmission du couple fluide et
constante tout en permettant des angles variables entre les arbres.
Remarque : la combinaison de deux cardans peut donner un joint homocinétique dans deux cas :
Arbres reliés parallèles
Arbres reliés concourants avec des angles égaux.
|
