3.2. Accouplement Elastique
b) Déplacement axial:


Les différents modèles

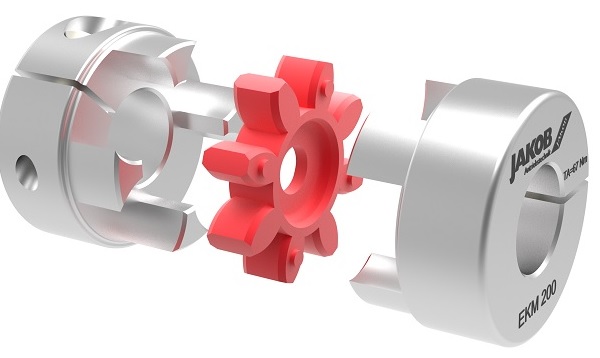

Accouplement à machoire

Cet accouplement est composé de 2 têtes d’arbres qui viennent s’imbriquer dans une pièce centrale faite d’un matériau flexible, qui permet d'absorber les vibrations et rattraper des défauts de parallélisme.

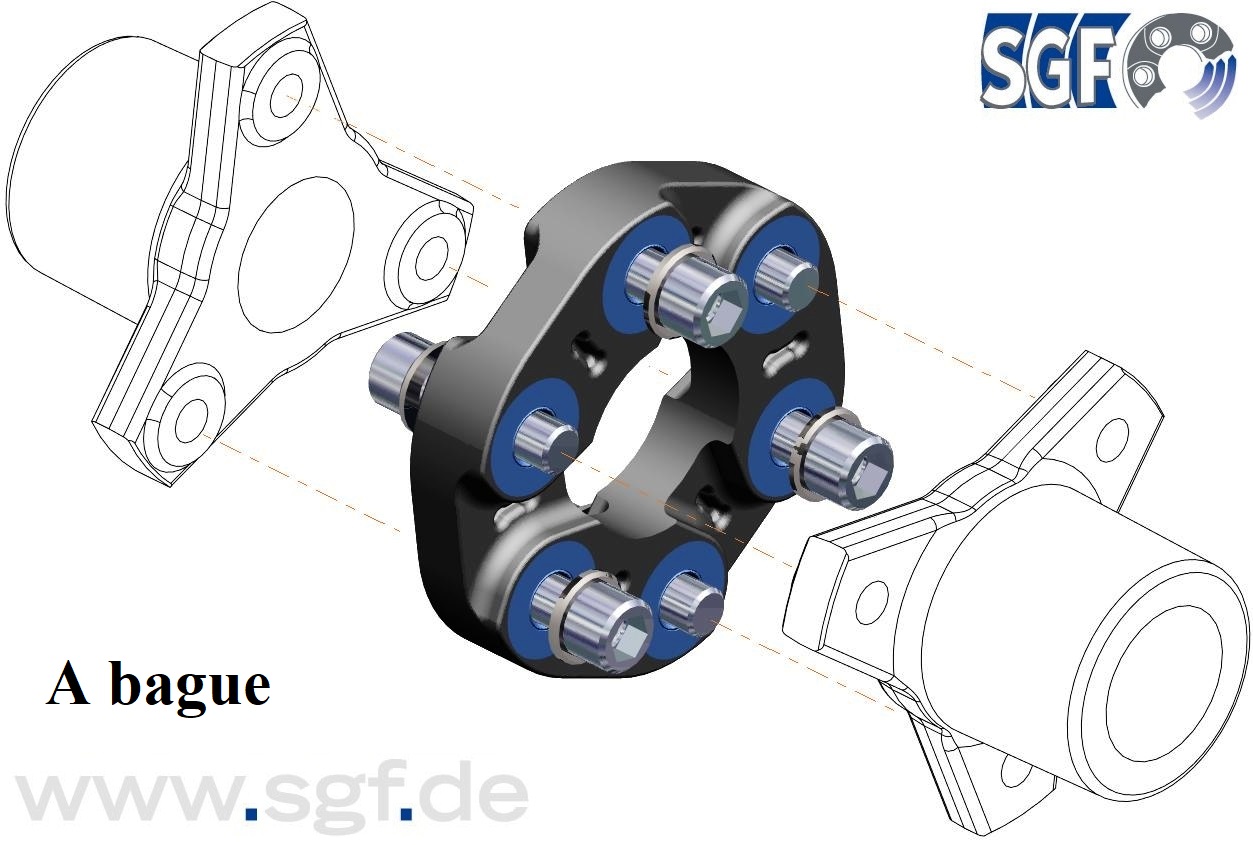

Accouplement à élastomère

Dans cet accouplement, les 2 arbres sont connectés à une pièce les reliant, que ce soit une bague, soit à coquille, … faite en élastomère, donc ayant des propriétés élastique donnant à la liaison une capacité d’adaptation au defauts de parallélismes, ainsi qu' une réduction des chocs et vibrations.
Manchon à broche

Permet de grands déplacements axiaux.
Les manchons sont en cuir ou en caoutchouc.
Manchon à disque démontable

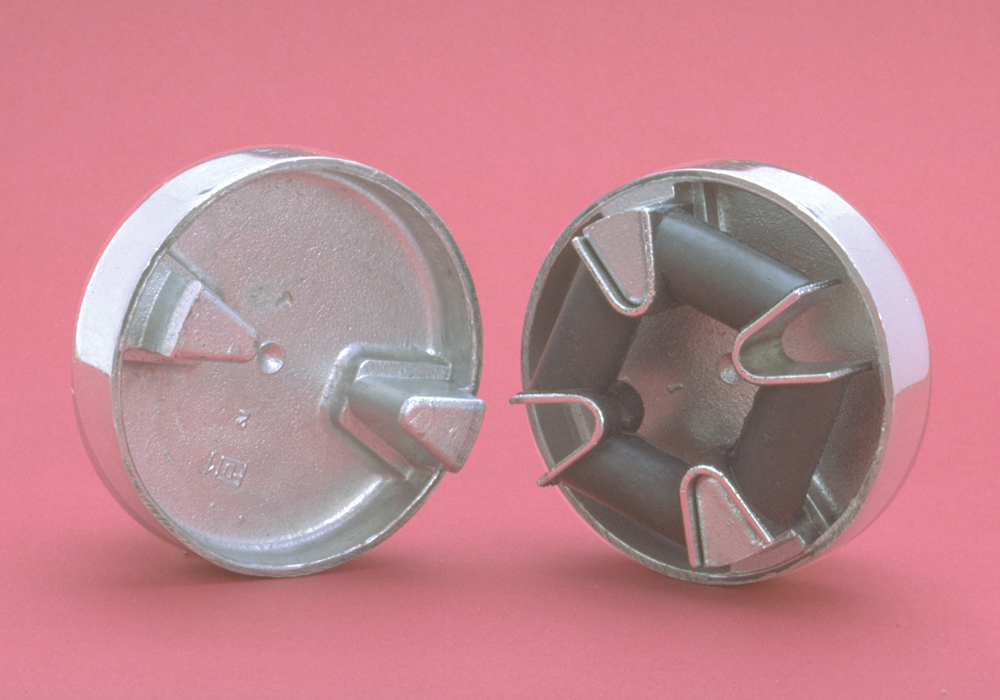

Manchon MINIFLEX

Permet des déplacements axiaux importants grace aux blocs intermédiaires en caoutchouc.
Il sont particulièrement intéressant dans les cas suivants:
  • Atténuation efficace des irrégularités cycliques et des pointes de couple.

  • Endurance exceptionnelle grâce à la pré-compression de l'élément élastique.

  • Possibilité de désalignement important : évite un lignage précis des machines à accoupler.

  • de la marque PAULSTRA
    Manchon JUBOFLEX

    La conception de l'accouplement JUBOFLEX® lui confère les propriétés suivantes :
  • Démontage radial sans déplacement des machines accouplées.
  • Pré-compression de l'élément élastique lors du montage, qui limite le travail en traction du caoutchouc.
  • Manchon STRAFLEX

    La conception de l'accouplement STRAFLEX® faite de bobines métalliques reliées entre elles par des écheveaux en fils de rayonne et de caoutchouc naturel enrobant l'ensemble, de forme hexagonale lui confère les propriétés suivantes :
  • Démontage radial sans déplacement des machines accouplées.
  • Encombrement réduit.
  • Utilisation à des vitesses de rotation relativement élevées (6000 tr.mn-1) et couples pouvant aller jusqu'à 12000Nm.

    Remarque : il est parfois utilisé comme Limiteur de couple

  • de la marque PAULSTRA

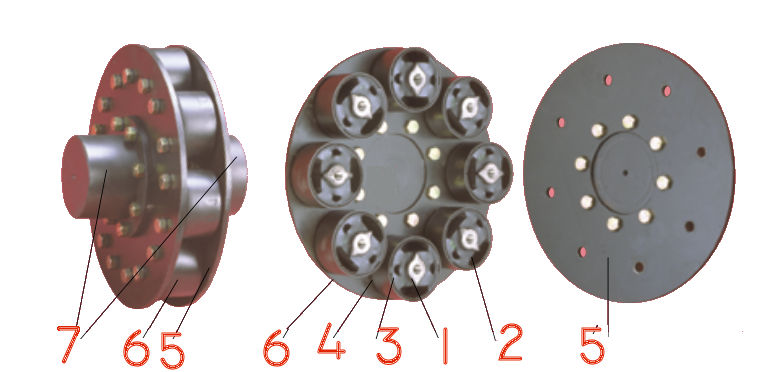

    Manchon Axoflex

    Bonne élasticité axiale qui permet un décalage axial important, par exemple, avec les moteurs à rotor.
    La conception de l'accouplement AXOFLEX® lui confère les propriétés suivantes:
  • Démontage radial sans déplacement des machines accouplées (de grosses machines en général).
  • Pré-compression du caoutchouc 2 lors du montage qui limite le travail en traction.
    Avantages: Bonne élasticité axiale qui permet un décalage axial important, par exemple, avec les moteurs à rotor conique.
  • Utilisation à des vitesses de rotation relativement élevées (6000 tr.mn-1) et couples pouvant aller jusqu'à 12000Nm.

    Remarque : Plus la vitesse augmente ,plus le couple baisse et inversement.

  • Manchon CARDAFLEX

    Surtout pour l'accouplement CARDAFLEX® à moyeu plein, l'encombrement de l'ensemble est très réduit.
    La couronne extérieure de l'élément élastique peut être centrée directement sur le volant d'une des deux machines à accoupler.
  • Utilisation à des vitesses de rotation maximales de 800 tr.mn-1 et couples pouvant aller jusqu'à 7000Nm.


  • de la marque PAULSTRA

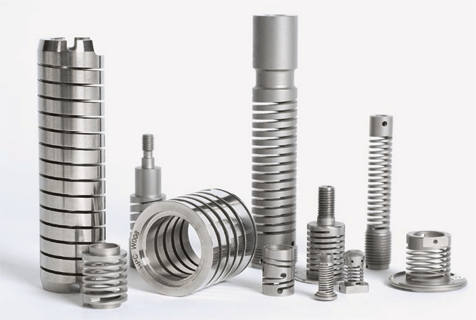

    Accouplements ressorts

  • Manchon à ressorts hélicoïdaux

  • Manchon à ressorts radiaux

  • Manchon à lames de ressort périphérique
  • Accouplement Paguflex

    (Binder Magnetic)
