a) Manchon à ressorts hélicoïdaux

Il existe différents modèles:

Ce type d'accouplement par ressort hélicoïdal admet des défauts d'alignement ainsi que de déplacement axial des arbres.

Fil Ressort: Modèle le plus simple constitué d'un ressort enroulé autour des arbres et fixé dans des perçages réalisés dans ces mêmes arbres.

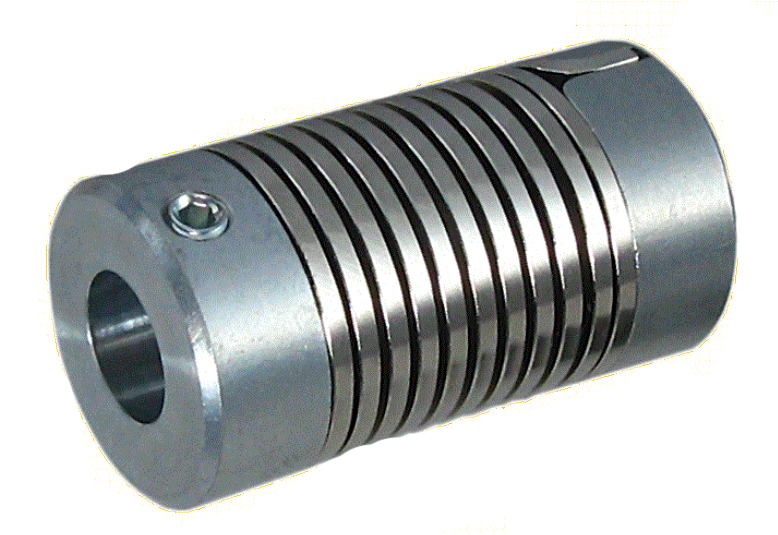

Accouplement flexible à ressort: Transmission de rotation, rigidité en torsion faible, force de redressement faible, forte capacité d'amortissement des vibrations, aucun élément en mouvement, exécution robuste, très économiques. Caractéristiques : Fréquence de rotation max. tr.min-¹ : 3000 - 8000 Couple max. Nmm : 1500 Compensation maximale : Radiale mm : ± 1,5 Axiale mm : ± 1 Angulaire deg : ± 5° Moment d'inertie max gmm² :9500 Couple max. M de serrage de la vis Nmm : 3000 Température °C: -30 / +120 Masse g : 14 à 100 Matériaux : Ressort : Fil d'acier 1.0600 nickelé Moyeux : Alliage de zinc Documentation fournisseur.
Libres à leur deux extrémités
