3° Accouplements Fixes
3.1. Accouplement Rigide
Aucun mouvement relatif entre les arbres n'est possible. Les accouplements rigides ne supportent aucun défaut d'alignement des deux arbres. L'accouplement peut être réaliser par adhérence ou par obstacle.
Il ne peut pas compenser les défauts d'alignement entre les arbres, ce qui peut entraîner une usure prématurée ou des défaillances.
.
Symbole pour la schématisation d'un tel accouplement:
Il est souvent utilise dans les applications ou les arbres sont bien alignes et ou la rigidite est essentielle.

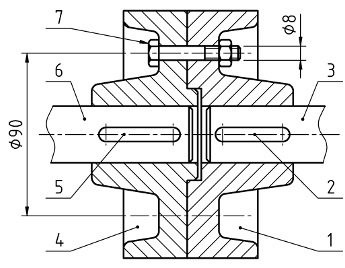

  • Accouplement a plateau : Compose de deux plateaux concentriques fixes a chaque extremite des arbres. Ils sont serres ensemble pour assurer une connexion rigide.
    • Manchon à plateau:

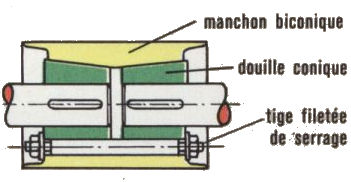

  • Manchon a douille biconique : Les douilles bi-coniques sont inserees dans les extremites des arbres et maintenues ensemble par des vis, formant ainsi une liaison rigide.
    • Manchon SELLERS:

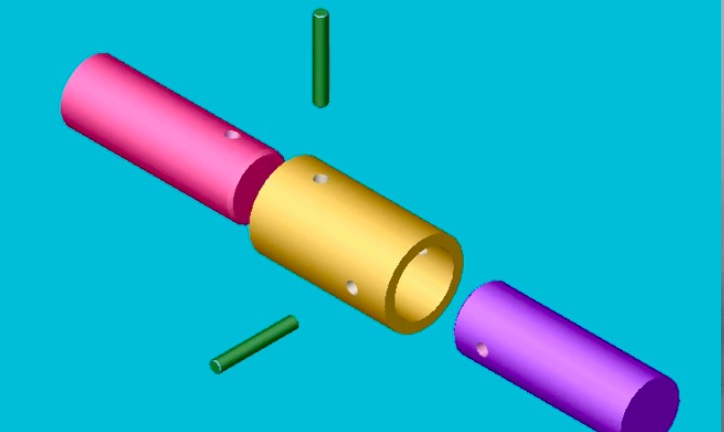

  • Manchon goupille : Les extremites des arbres sont inserees dans un manchon qui est ensuite fixe en place par des goupilles.

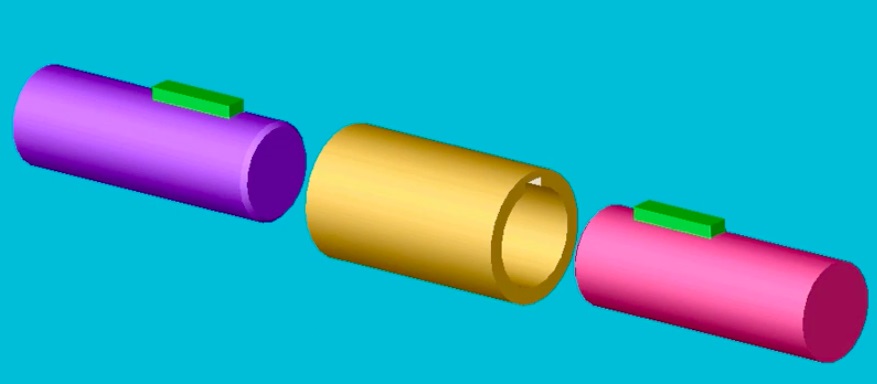

  • A clavettes:
    Cette liaison utilise des arbres alaisés a dimension pour accueillir une clavette qui va être connectée à un manchon ou les 2 arbres vont s'emboîter, les connectant ainsi.
    • Manchon à Coquilles:
    Joint Hirt:


    On peut utiliser un manchon à frettes, cannelés, cannelés à flasque ou des bagues de blocage.
    Il existe aussi des arbres et des manchons polygonaux. Le profil polygon permet des transmissions de puissances supérieures aux arbres cannelés à des vitesses élevées, l'arbre étant plus rigide qu'un cannelé.





    3.2. Accouplement de sécurité
    Un élément permet lors de disfonctionnement de libérer la liaison soit par rupture d'une pièce soit par glissement dans l'accouplement..

    Symbole pour la schématisation d'un tel accouplement:

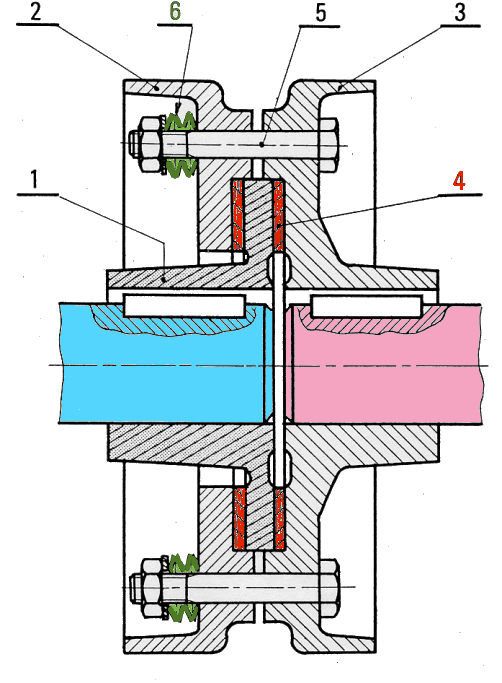

    Manchon de sécurité:
    3.3. Accouplement de dilatation
    De tels manchons sont maintenant d'un emploi extrêmement rare:
  • les longues lignes d'arbres n'existent olus.
  • les manchons élastiques et les embrayages assurent la libre dilatation des arbres.
    Symbole pour la schématisation d'un tel accouplement:


    .
    • Manchon de dilatation:
    3.3. Accouplement magnétique
    Les accouplements magnétiques utilisent des champs magnétiques pour transmettre le mouvement sans contact physique, adaptés aux applications nécessitant une étanchéité hermétique. En résumé, chaque type d'accouplement utilise des mécanismes spécifiques pour garantir un transfert efficace de puissance tout en répondant aux exigences spécifiques de l'application.
    Symbole pour la schématisation d'un tel accouplement:


    .

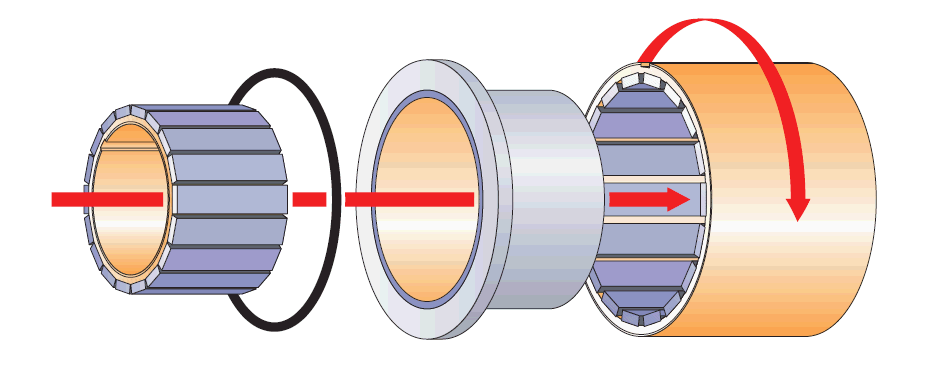

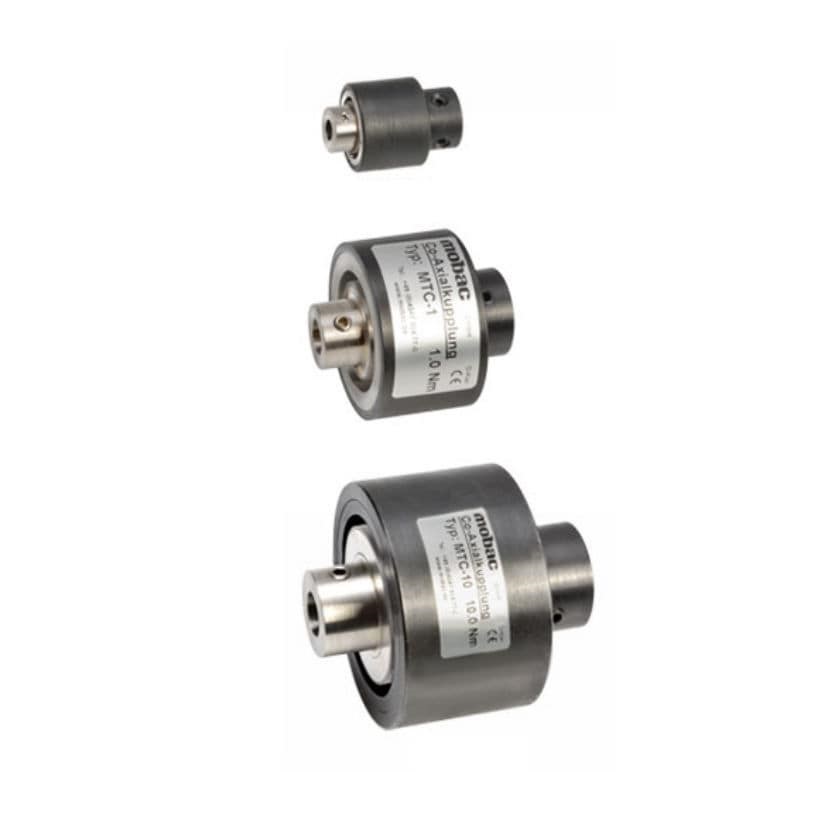

    Accouplement Magnétique:
    -
