c)) Manchon à coquilles:

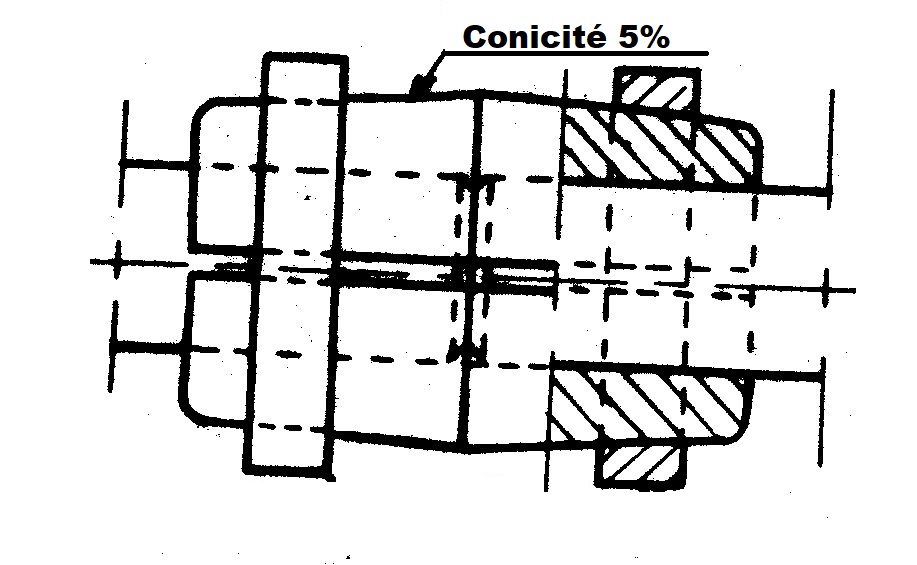

Manchon à coquilles frettées Deux coquilles biconiques extérieurement(pente à 5%) sont placées à cheval sur les deux arbres. Le serrage des deux coquilles détermine le pincement des deux bouts d'arbre, d'où liaison par adhérence. Ce manchon simple , robuste, peu encombrant radialement, se montre facile au montage par le serrage des frettes latéralement ou par boulonnage, certains peuvent être fendus. Il assure un bon centrage, étant usiné entièrement, il est bien équilibré et peut fonctionner à vive allure. Le démontage est plus difficile.

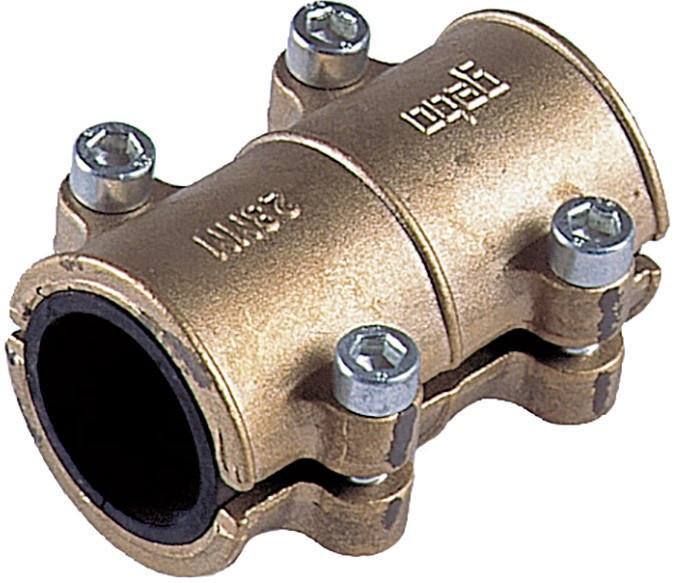

Manchon à coquilles boulonnées Fonctionne comme le précédent mais le maintient en position est obtenu par boulonage.
