2.2.5 Le collecteur tournant
Eoliennes > Dossier technique > Les différentes catégories d'éoliennes. > Types d'Eolienne > Eolienne domestique > Eolienne ALIRA > Architechture interne >  La partie régulation de la charge batterie > 2.2.5 Le collecteur tournant
L’éolienne s’oriente par son gouvernail face au vent, ce qui peut conduire cette dernière à tourner sur elle-même en haut du mat. Pour éviter que les fils qui descendent aux batteries ne s’entortillent  et se cassent la liaison à ces derniers se fait par un collecteur tournant qui est un dispositif analogue aux balais d’un moteur. Des contacts tournant frottent sur des disques fixes qui conduisent le courant.

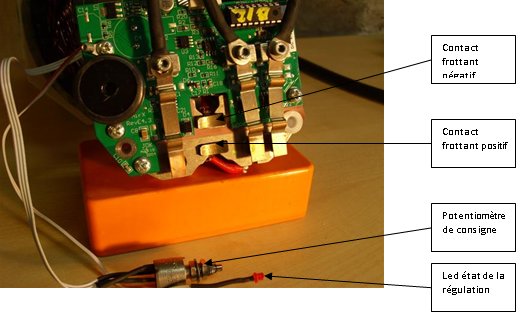

Gros plan sur les contacts du collecteur tournant

graphic

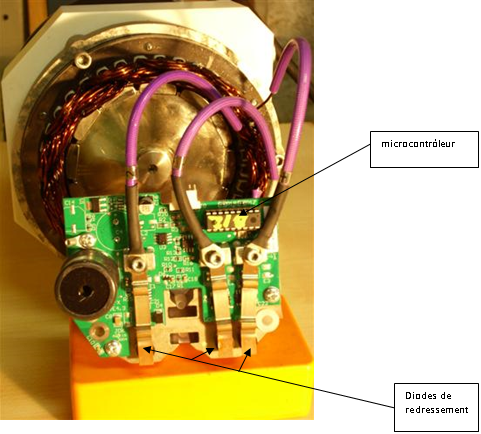

L’alternateur connecté à carte de contrôle

graphic

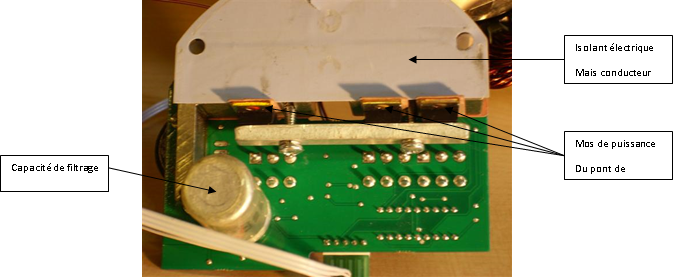

Vue de la partie cachée de la carte de contrôle
graphic
