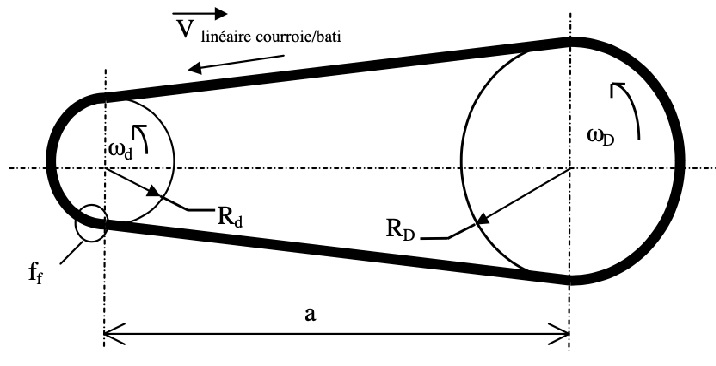

Le rapport de réduction, s’obtient par le ratio des rayons ou des
vitesses angulaires en rad.s-1 :
r = R
D/Rd
= w
d/
wD
Ce rapport permet de calculer la vitesse de sortie à partir de la
vitesse Motrice. Il est influencé par le diamètre des poulies et par les
éventuels glissements.
DM
correspond au diamètre de la poulie motrice, celle qui transmet
le mouvement. De la même manière Dm correspond au diamètre de
la poulie menée, celle qui reçoit le mouvement.
En pratique cela signifie que
si r>1, la poulie menée tourne moins
vite que la Motrice, il y a donc une réduction de vitesse.
Si r<1 la poulie menée tourne plus vite que la Motrice, il s’agit d’une
augmentation de vitesse.
Ainsi si r=1, la poulie menée tourne à la même vitesse que la
Motrice.
Autrement dit, plus une poulie est petite, plus elle tournera vite. De
cette manière on peut augmenter ou diminuer un mouvement lors
d’une transmission par courroie.
n
m/nM = D
M /Dm
= w
m/
w
M = CM
/Cm
|
