Les défauts Macrogéométrique
( ordre , et ) peuvent être détectées par les
appareils de métrologie classique Pour l'étude de la rugosité ( défaut
Microgéométrique) on fait appel à d'autres procédés

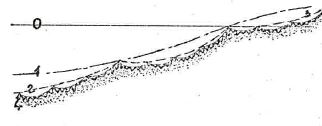

Exemple obtenu avec un fraisage en roulant
0: référence idéale
1: défaut du 1er ordre. Erreur de génération due à un jeu, une flexion, une usure de
la machine.
2: défaut du 2ème ordre. Enveloppe caractéristique du faux-rond ( période =
avance par tour)
3: défaut du 3ème ordre. Enveloppe des crètes laissées par les dents.
4: Rugosité.
|
