Appréciation des rugosités
TD Rugosité
Ex1Rugosite
Ex2Rugosite
Rugosité
>
Définitions des critères d'ondulation et de rugosité
>
Critères physiques
>
Ondulation
>

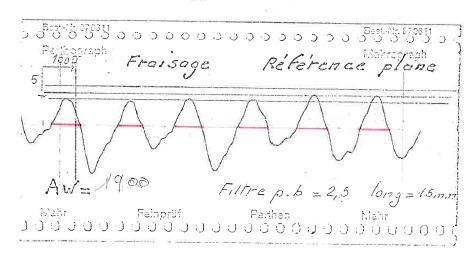

Pas de l'ondulation- AW-
Moyenne des distances saillies-creux d'un
profil total
ou d'un profil obtenu avec filtrage
passe bas mécanique, électrique
ou les deux. ( Ecart du 2ème ordre)
En pratique n>3: AW = (AW 1+AW 2+AW 3+....AWn)/n
