TD Rugosité
Ex1Rugosite
Ex2Rugosite
Rugosité
>
Définitions des critères d'ondulation et de rugosité
>
Critères physiques
>
Ondulation
>
Ondulation totale -Wt
Ecarts des 1er et 2ème ordre.

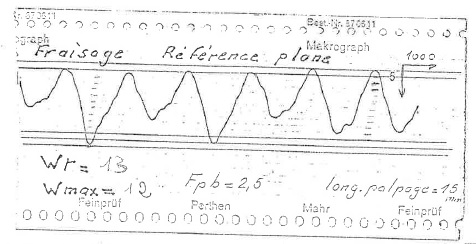

Distance entre le point le plus haut des saillies et le point le plus bas des creux d'un profil obtenu avec
filtrage passe bas
mécanique, électrique ou les deux.
W
t
= (Y
w
)Max - (Y
w
)min
