Rugosité maximale -Rmax-
Plan du site
Rugosité
But
Usinage
Analyse d'une surface
Caractéristiques du profil
Valeurs moyennes
Conception
Longueur de base I
Ligne moyenne
Paramètres liés à la ligne moyenne :
Autres critères de rugosité
Spécification sur le dessin
Objet
Symbole de base
Compléments d'informations
Abréviation des différentes fonctions
Abréviation des procédés d'élaboration
Examen détaillé d'une surface usinée
Types des défauts de surfaces
Ordre de grandeur des défauts de surface
Surface réelle
Surface géométrique
Surface spécifiée
Surface mesurée
Ecart de forme et de position
Ondulation
Rugosité
Définition
Définitions des critères d'ondulation et de rugosité
Critères physiques
Rugosité
Rugosité totale -Rt-
Rugosité maximale -Rmax-
Rugosité moyenne -R-
Pas de la rugosité -AR-
Ondulation
Ondulation totale -Wt
Ondulation Maximale -Wmax-
Ondulation moyenne -W-
Pas de l'ondulation- AW-
Profil
Profil total -Pt-
Profil effectif
Profil géométrique
Critères d'état géométrique
Critères statistique
Pourcentage portant
Pofil total
Ondulation
Rugosité
Profondeur d'aplanissement
Profil total
Ondulation
Rugosité
Ecart moyen
Profil total
Ondulation
Rugosité
Métrologie
Moyen de contôle
Echantillons de compraison
Méthode optique.
Appareil MIRAU
Principe
Appareil
Méthode électronique
Profilomètre
Fonctionnement
Palpeur -stylet
Tête piézo-électrique
Tête électromagnétique
Amplificateur
Intégrateur - mesureur
Enregistreur
Filtrage électrique
Anamorphose
Métrologie interférencielle
Généralité
Phénomène d'interférence lumineuse.
Production des interférences
Interféromètre
Résultats
Utilisation
Appréciation des rugosités
TD Rugosité
Ex1Rugosite
Ex2Rugosite
Rugosité
>
Définitions des critères d'ondulation et de rugosité
>
Critères physiques
>
Rugosité
>
Rugosité maximale -Rmax-

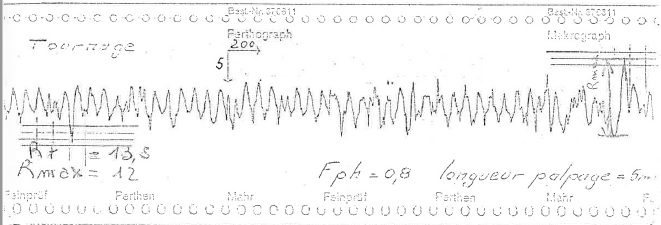

Maximum des distances saillie-creux d'un profil total ou d'un profil obtenu avec
filtrage passe haut
mécanique ou électrique
ou les deux..
