Convertisseurs statiques

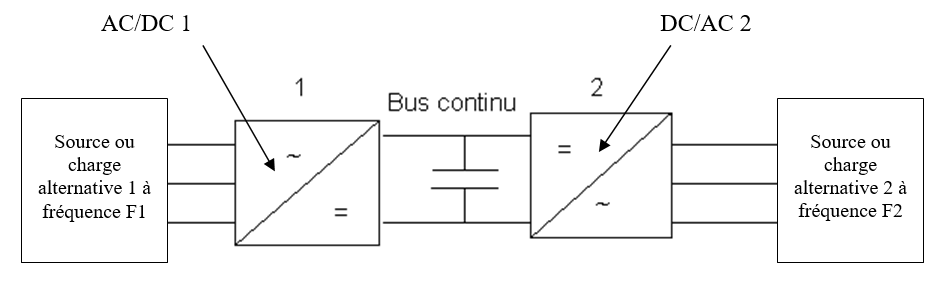

Que ce soit avec la MADA ou avec l’alternateur on a vu que l’on utilisait un convertisseur statique de fréquence. Comme son nom l’indique il est statique parce qu’il n’y à pas de pièce en mouvement. Le convertisseur statique de fréquence est constitué de deux convertisseurs AC/DC (Alternatif Current/Direct Current) bidirectionnels. C'est-à-dire que selon le besoin l’entrée alternative de fréquence F1 est transformée en tension continue (bus continu) ou la tension du bus continu peut être transformée en tension alternative F2

Un convertisseur AC/DC (Alternatif Current/Direct Current) transforme le courant alternatif en courant continu cela peut être un simple pont de diode dans le cas d’un convertisseur unidirectionnel. Ce seront des IGBT si la conversion doit être bidirectionnelle. Le convertisseur DC/AC appelé aussi onduleur réalise la fonction inverse c'est-à-dire transforme du courant continu en courant alternatif cela peut se faire à l’aide de thyristors ou d’IGBT. Chacun de ces convertisseurs est piloté en mode modulation de largeur d’impulsion (MLI). On notera que pour passer d’une fréquence F1 à Une fréquence F2 il est nécessaire de transformer F1 en une tension continue (bus continu), il en serait de même si l’on voulait passer de F2 à F1.
