Limiteur de couple
Généralités
Rappel: le Couple
Principe
Solutions
Par destruction
Par débrayage automatique
Schéma synoptique
Principes de fonctionnements
Limiteur de couple « par adhérence »
Les différents principes
Les garnitures
Le couple limite transmissible
Variation du coefficient de frottement
Réglage du couple limite
Réglage manuel : rondelle Belleville
Remarques
Réglage manuel : ressorts
Réglage semi-automatique
Electromagnétique
Appareil de commande
Transmission et limitation du couple
Flasque de transmission
Elément de réglage du couple
La bobine
Pneumatique
Capteur de proximité
Dispositif de commande
Flasque de transmission
Courbe du couple en fonction de la pression
Types
A friction
Principe
MonoDisque
MultiDisques
LIMITEURS DE COUPLE LG
Construction
Fonctionnement
Utilisations
Cone
Avantages
Inconvénients
Applications
Sans Friction
A denture hélicoïdale
Fonctionnement
Comparaison des principes fonctionnels
Dentures frontales à flancs parallèles et séquents
Dentures hélicoïdales à flancs convergents
Avantages
A bille ou rouleau
Fonctionnement
Synchrone ou Asynchrone
Type synchrone
Sans jeux
Principe
Principe pour limiteur à billes
Principe pour limiteur à rouleaux
Remarque
Schématisation du mécanisme
Différences
Avanatages
Utilisation
A rotation libre
Avantages
Applications
Modulaire
Avantages
Sans jeu
Principe
Avantages
Limiteur SYNTEX
Limiteur de couple cunéiforme
Choix
Principe
Principe du contact de surface cunéiforme
Tarage de la force tangentielle
Réenclenchement
Avantages
Calcul du couple de déclenchement
A axe linéaire
Avec roulement
A cames
Principe
Utilisations
Electromagnétique
Principes
Utilisations
Transmissions
Transmissions directes
Transmissions indirectes
Caractéristiques
Couple de déclenchement
Réglage du seuil
Réarmement
Sens de rotation
Fréquence de rotation
Conditions extérieures
Liaison avec l’arbre
Matériaux
Avantages
Inconvénients
Lois mécaniques
Calcul d'un limiteur de couple
Données du problème
Développement
Résultats
Loi du moment
Travail de glissement
Force de ressort
Choix
Montages
Montage flasqué
Avec centrage court et roulements intégrés
Avec centrage long
Avec accouplement élastique
Maintenance
Sécurité
Utilisations
Les fournisseurs
Aisin
Bosch
Esco
Magna
Mayr
Redex
Rexnord
R+W Couplings
Segor
ZF
Prix
TD & TP avec des limiteur de couples
Conditionneuse de comprimés
Dossier Technique
Travaux pratiques
Tp01-Limiteur de Couple
Accouplement
Embrayage
Limiteur de couple
>
Types
>
Sans Friction
>
A denture hélicoïdale
>
Fonctionnement

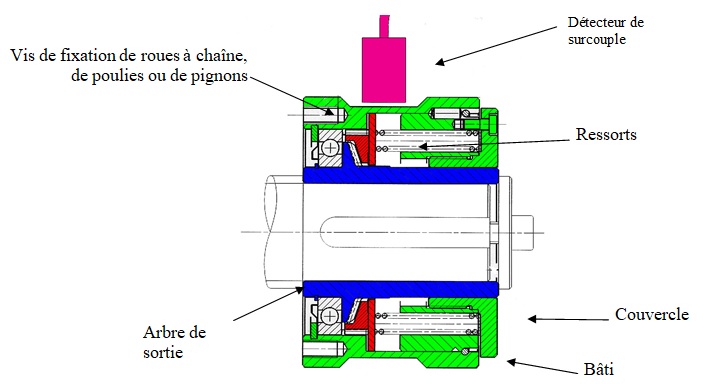

Le réglage du seuil de déclenchement du limiteur de couple se fait par l’adjonction de ressorts supplémentaires, augmentant ainsi la constante de raideur de l’ensemble et donc la force de maintien.
