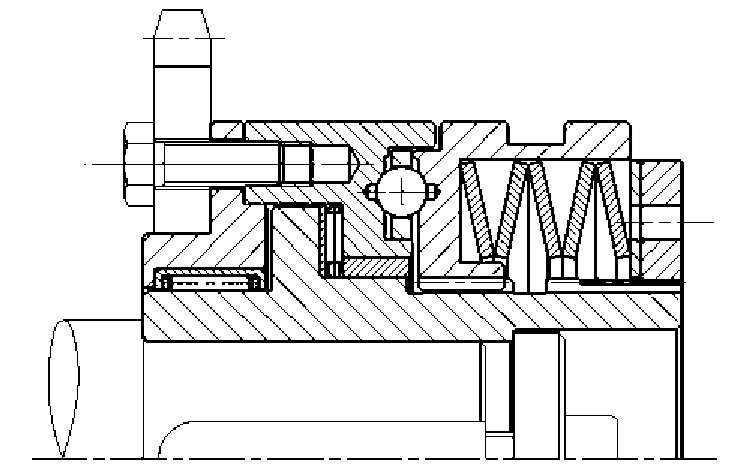

Avec centrage court et roulements intégrés
Ce montage est destiné au montage d’organes de transmission du style couronne ou autre. Le centrage est réalisé sur un roulement à aiguille.
