Limiteur de couple
>
Montages
>

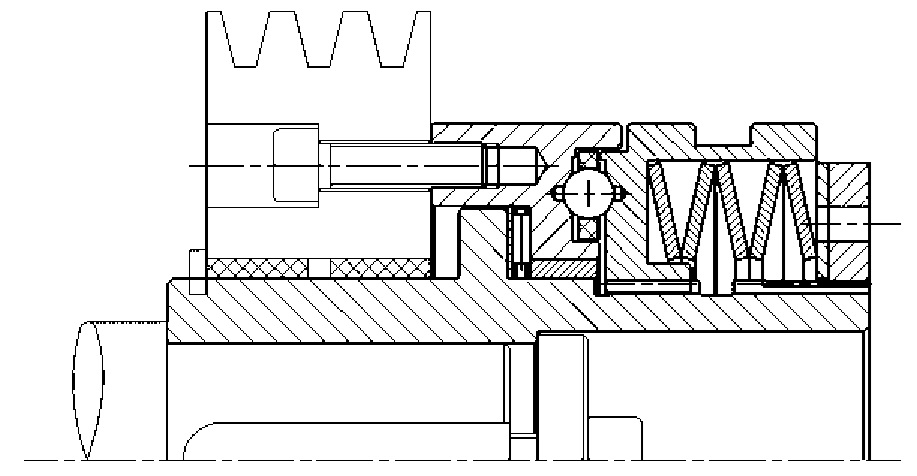

Avec centrage long
Ce montage est prévu afin de recevoir des paliers lisses ou des roulements pour centrer un organe de transmission de grande largeur, type poulie, sur l’autocoupleur.
