Limiteur de couple
Limiteur de couple > Principe >  Réglage du couple limite >  Réglage manuel : rondelle Belleville > Remarques
graphic
Les limiteurs de couple sont préréglés et marqués (calibrés) en usine à une valeur supérieure à 30% du couple maxi (généralement 70%), sauf prescription particulière du client. La cote de contrôle « a » (distance entre la face de l’écrou 5 et l’arête du moyeu 1 est une cote d’indication de l’ « intervention des rondelles dans la plage de fonctionnement.

graphic

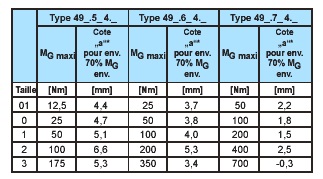

Pour régler le limiteur de couple on fait alors référence au tableau ci-dessus qui met en relation la valeur de la cote de contrôle et le couple maxi. Pour cela on doit :

  • Calculer le couple désiré en fonction du couple maxi figurant sur le tableau avec la formule suivante :

réglage(en %) = couple désiré  x 100
                        couple maxi

  • Libérer l’écrou de réglage en dévissant la vis de blocage

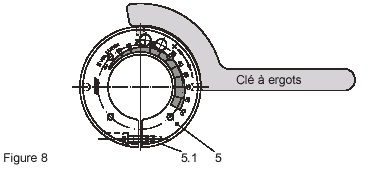

  • Jouer sur le vissage de l’écrou pour le mettre dans la position du couple souhaité grâce à la graduation sur celui-ci. Pour cela on doit utiliser une « clé à ergots »
graphic

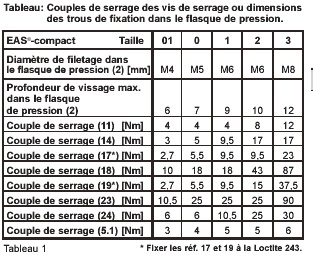

  • Enfin on fixe l’écrou de réglage avec la vis de blocage en alignant les repères de l’écrou et de la rondelle d’arrêt. Les couples de serrage sont conséquents et doivent être respectés en suivant les valeurs référencées dans le tableau ci-dessous.

graphic
