Schématisation du mécanisme

Limiteur de coupleTypesSans FrictionA bille ou rouleau Schématisation du mécanisme
graphic

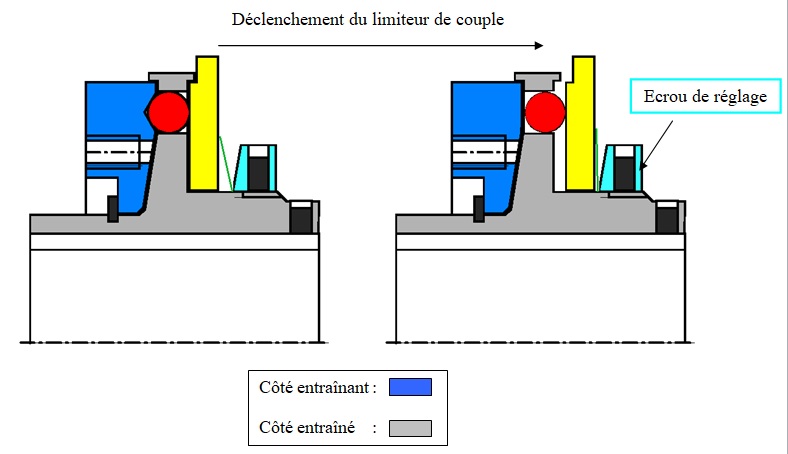

Lorsque le couple transmis par le côté entraînant dépasse le couple de déclenchement réglé, la bague jaune translate et libère la rotation de l'entraîné par rapport à l'entraînant.

Le réglage du couple de déclenchement s'effectue en serrant plus ou moins l'écrou de réglage.
