Phase 1
: Fonctionnement sans surcouple : Les billes se trouvent
dans leurs encoches respectives et transmettent le couple (Fig. 1).
Phase 2
: Le couple transmis de la partie entraînante dépasse le
couple de déclenchement réglé : Les billes sortent de leurs
encoches (Fig. 2).

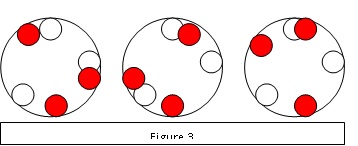

Phase 3
: Création d'une vitesse de rotation relative entre la partie
entraînante et la partie entraînée : Les billes se déplacent sur la
périphérie du flaque recevant les encoches. La spécificité du limiteur
synchrone tient, de par la disposition des encoches, au fait que
toutes les billes ne peuvent se trouver en même temps chacune
dans une encoche à moins de se trouver dans la position de
transmission du couple (Fig. 3).
Phase 4
: Après 2p radians de déplacement relatif entre les parties
entraînante et entraînée, les billes se retrouvent chacune dans leur
encoche et le couple peut alors être à nouveau transmis (Fig. 4).
|
