Abaques permettant le contrôle du KV
La recherche du KV d’un distributeur se fait
à partir de l’abaque du document
ci-dessous.

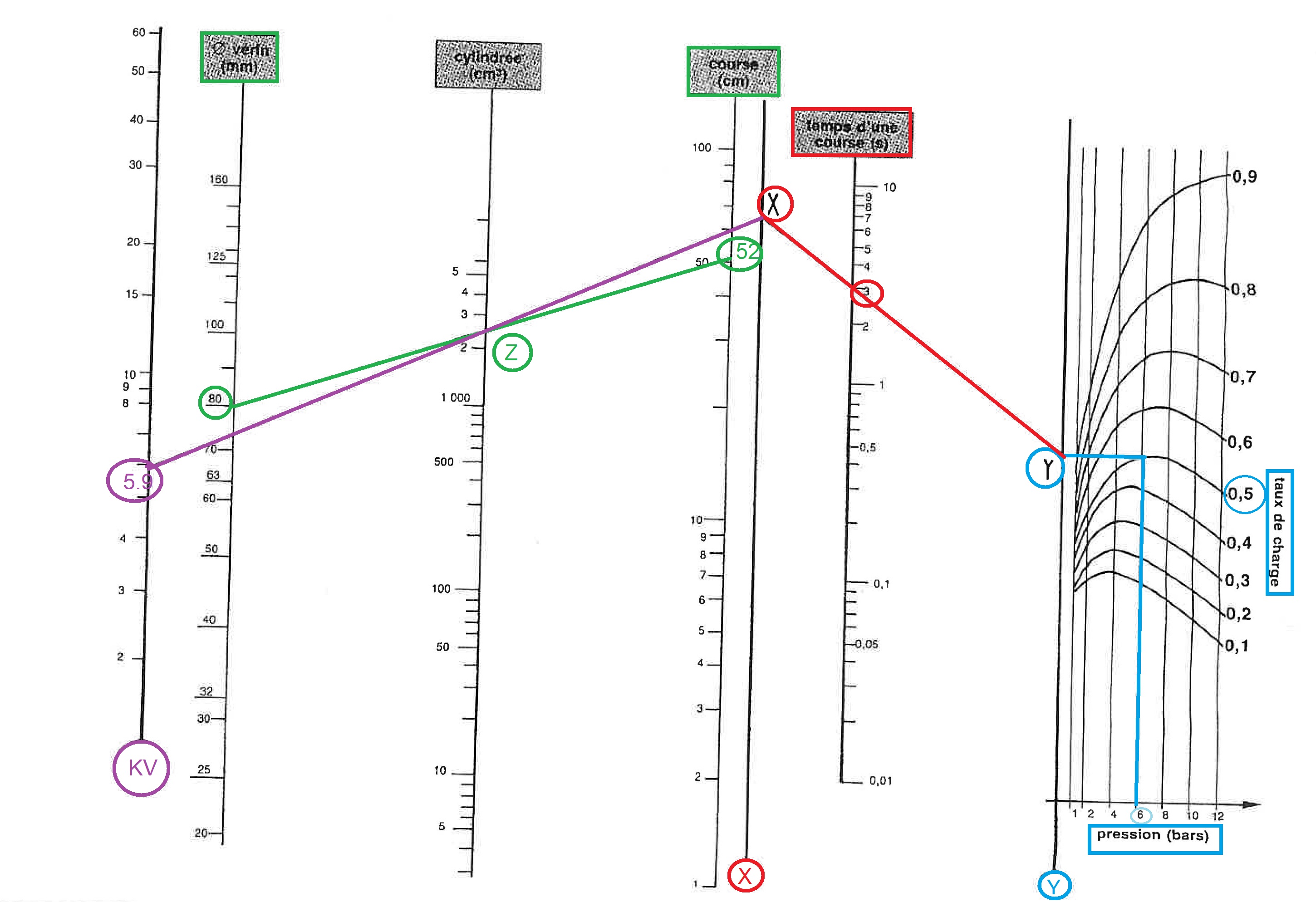

Exemple d’utilisation de cette abaque.
Données : les caractéristiques de fonctionnement sont les suivantes :
Résolution :
Construire le point «
Y », issue de l’intersection de la courbe de taux de charge
avec la droite de pression.
Construire le point «
X », issu de la droite en passant par «
Y » et le point de la
droite définissant le temps d’une course, soit ici t=3s.
Construire le point «
Z », situé à l’intersection de la droite « Cylindré » et d’une
droite ayant pour points extrèmes :
La valeur du diamètre du piston, soit ici
« d=80 »
La course du vérin, ici
« c= 520 »
Relier le point «
X » au point «
Z », et chercher son intersection avec la droite
des KV ; on trouve la valeur du
KV, soit ici « KV=5,9
»
|
