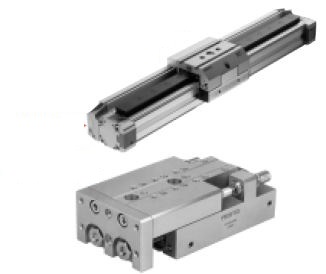

Unité de translation modulaire

Les VérinsVérin PneumatiqueTypes de vérinsUnité de translation modulaire
La pneumatique, qui demeure la technologie originelle de tous ces actionneurs, ne doit pas masquer la très grande richesse mécanique des nouveaux actionneurs modulaires de translation, utilisés en particulier dans la manipulation, mais pas exclusivement.
Tous ces produits ont une forte connotation mécanique et ne doivent, en aucun cas, être assimilés à de simples vérins pneumatiques.
Sinon comment expliquer la différence de prix entre un simple vérin Iso et un module de mêmes course et diamètre ?
Quelle est en réalité la constitution générique de tous ces actionneurs modulaires ?
Chaque module intègre au moins sept fonctions, représentées par :
– l’actionneur pneumatique ;
– le guidage mécanique, appelé aussi effecteur ;
– l’accouplement vérin-effecteur ;
– les butées de fin de course réglables ;
– les amortisseurs en fin de course ;
– les supports réglables de détecteurs ;
– les surfaces d’attachement mécanique.

Certains modules intègrent en plus la connectique électrique ainsi que les réglages de vitesse. Ces produits «sept-en-un» sont de vrais constituants d’automatismes industriels, pour lesquels le concepteur de systèmes automatisésn’aplusà faire d’étude de solutions constructives détaillées, puisque toutes les fonctions techniques élémentaires nécessaires y sont intégrées.
