Un vérin classique peut être bloqué pneumatiquement au cours de son déplacement, mais la
position ainsi obtenue est peu précise. Un choix judicieux des paramètres d’entrée, à savoir
D, c,
Q
et P, permet d’obtenir une action mécanique aux caractéristiques souhaitées en
F, V
et c.
Pour caractériser un vérin, les fournisseurs utilisent une série de propriétés qui les
différencient les uns des autres et permettent à l’acheteur de répondre à ses contraintes et
besoins au mieux. Parmi celles-ci :
-
Type : s’il s’agit d’un vérin simple ou double effet
-
Encombrement : diamètre de l’alésage D. Le diamètre de l’alésage va ensuite entrainer le
diamètre de la tige d
-
Course : longueur maximum de la sortie de la tige
-
Pression du fluide de commande : p
-
Effort de poussée : F
- Rendement
: les frottements internes amènent une perte d’énergie et une baisse de
rendement.
Type simple ou double effet
Encombrement : diamètre (
D) de l’alésage
Course : longueur maximum de sortie de la tige (
c)
Pression (
p) du fluide de commande en
MPa ou bar
Effort à développer (
F): F = p.S
avec S=(
P.D²)/4 et
S: section du piston coté
chambre

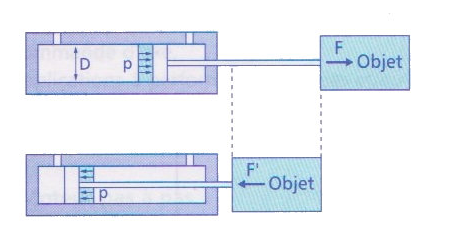

Pour un vérin double effet lors de la rentrée du piston (travail en tirant) la force
F’
diffère de F.
F’ = p.S’ avec
S’= (P
(D²-d²))/4 avec
S’ section du côté chambre avant et «
d »
diamètre de la tige.
Equivalence : 1bar = 10
5 Pa = 0,1 MPa
|
L’exemple suivant caractérise intégralement un vérin pneumatique simple effet
Caractéristiques
|
|
Générales
|
|
Construction
|
tube serti sur les fonds
|
|
Mode de fixation
|
par nez fileté, bride, pattes et articulation
|
|
Course
|
Ø 10 à 40 mm
Ø 12–25 à 50 mm
|
|
Raccordement
|
M 5 à G1/8
|
|
Position de montage
|
indifférente
|
|
Température ambiante
|
θU
|
–25°C à + 80°C
|
|
Température du fluide
|
θM max.
|
80°C
|
|
Pneumatiques
|
|
Pression min. admissible
|
pe
|
2 bar
|
|
Pression nominale
|
pe
|
10 bar
|
|
Forces développées par le
vérin/Consommation d’air
|
voir introduction chapitre 2
|
|
