C’est un appareil récepteur qui permet de transformer l’énergie du fluide en énergie
mécanique et plus particulièrement à l’aide d’une différence de pression créaient un
mouvement rectiligne déplacement
en translation linéaire.
Un vérin hydraulique se décompose en 3 grands éléments :
- Un tube cylindrique à l’intérieur duquel évolue un piston mobile attaché à une tige.
- Le fluide qui circule à l’intérieur du tube.
- Des joints en matériaux flexibles qui assurent l’étanchéité.
Les principaux avantages de celui-ci sont qu’il est le plus puissant parmi les
autres types de
vérins. En effet celui-ci peut provoquer une pression de 50MPa
et des vitesses plus précises
alors que le vérin pneumatique n'atteint que les 1
,2 MPa.
D'où sont prix plus concéquent.
Il est donc utilisé pour soulever des charges lourdes comme le bras articulé d’une
grue. (Voir
vidéo)
.

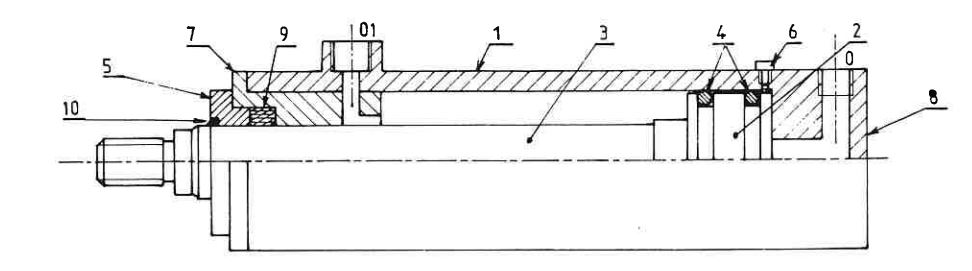

Exemple de vérin hydraulique.
Nomenclature
|
10
|
Joint racleur
|
|
|
9
|
Joint de tige
|
|
|
8
|
Fond arrière
|
Soudé au cylindre ou monté avec des tirants et
joints
|
|
7
|
Cartouche d'étanchéité de tige
|
|
|
6
|
Vis de purge
|
|
|
5
|
Cartoucheextérieur d'étanchéité de tige
|
|
|
4
|
Joint de piston
|
|
|
3
|
Tige de piston
|
Aier C48 rectifié avec dépôt de chrome (0,02 à
0,2mm)
|
|
2
|
Piston
|
Fonte perlitique ou nickel Chrome
|
|
1
|
Cylindre
|
Acier homogène C35 pris dans un tube standard
avec intérieur rodé et glacé
|
|
Repère
|
Désignation
|
Observation
|
|
