Les vérins « simple effet »

Un vérin simple effet ne travaille que dans un sens, généralement le sens de sortie de la tige. L’arrivée du fluide par un seule orifice (en haut à gauche sur figure ci-dessous) entraîne le piston dans un seul sens et le fluide est rappelé sous l’action d’un ressort de rappel ou de forces extérieures (pesanteur, etc.) entrainant le rappel de l’ensemble tige-piston. Ces types de vérins sont économiques car la consommation du fluide est faible. Malgré cela, les vérins à simple effets sont plus longs que les vérins à double effet, pour une course égale. De plus, la vitesse de la tige est difficile à régler et les courses proposées sont limitées.
Ces vérins sont principalement utilisés pour les travaux simples tels que le serrage, l’éjection ou le levage.

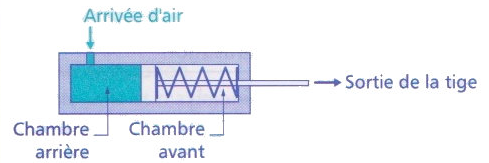

Dans le cas de la figure ci-contre, dès que l'air comprimé est injecté dans la chambre arrière, le piston vient comprimer le ressort et la tige du vérin sort.
graphic

Pression admissible en MPa ou bar  et psi pour les pays anglo-saxons.


Avec: 1MPa =   10 bar = 145,1 psi

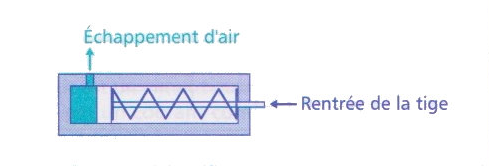

Dans le cas de la deuxième figure, si l'alimentation en air est interrompue, la tige rentre sous l'action du ressort qui se détend.
graphic
Le rapport des efforts de rentrée et de sortie de tige est voisin de 10 (Fressort = 0,1_Fpneumatique). Compte tenu de l’encombrement du ressort interne, ce type de vérin est limité en diamètre et en course : dmax = 63 mm, cmax = 50 mm .
