Dimensionnement des vérins

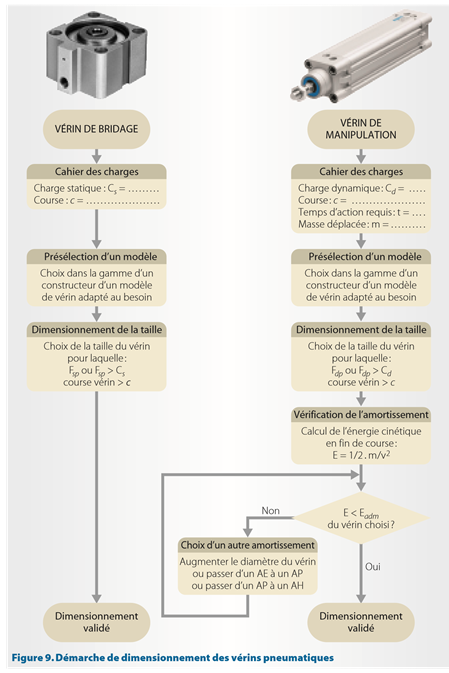

La démarche de dimensionnement est illustrée par la figure
ci-dessous, et prend en compte les
deux situations d’usage du vérin: bridage ou manipulation.
Le dimensionnement se fait séquentiellement en faisant une présélection d’un modèle dans
une gamme de constructeur, puis en choisissant la taille en fonction des charges appliquées et
de la course nécessaire.
Et, seulement pour les vérins de manipulation, on calcule l’énergie cinétique en fin de course
pour vérifier sa compatibilité avec l'amortissement du vérin choisi. Dans le cas contraire, on
choisit soit un vérin de taille supérieur soit une technique d'amortissement plus performante en
passant de l'élastique au pneumatique ou du pneumatique à l'hydraulique.
|
