Les vérins rotatif

Les VérinsVérin PneumatiqueTypes de vérinsLes vérins rotatif

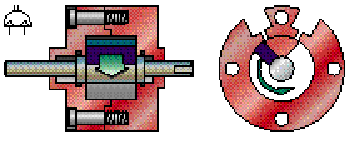

De nombreuses applications demandent des mouvements de rotation ou de torsion comme les pièces rotatives d’un gabarit de forage ou le mouvement de rotation d’un appareil de manipulation. Les vérins rotatifs effectuent des rotations allant jusqu’à 360°. Un module de rotation est représenté sur la figure ci-dessous.
graphic
Le vérin rotatif n e fonctionne qu’à double effet Les unités rotatives avec pignon et crémaillère sont un autre genre de vérins rotatifs. La construction à double effet avec pignon et crémaillère est montrée sur la rerésentation ci-dessous. Ces unités rotatives sont souvent utilisées dans les circuits de régulation des fluides pour la commande de vannes à quart de tour.


Exemple d'actionneur rotatif.
graphic
