VERIN SIMPLE EFFET Type plongeur

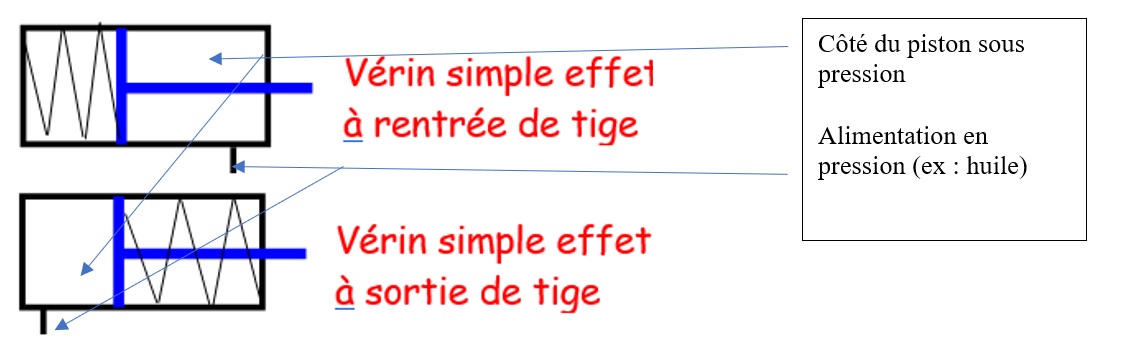

Avec un vérin simple effet le déplacement par pression du fluide n'a lieu que dans le
sens sortie de tige. Le retour est provoqué par une charge extérieure lorsque la pression
n'existe plus.

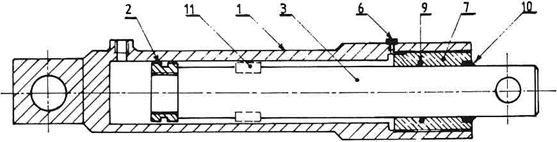

Le piston est surtout une bague de guidage ou butée. Il peut comporter un segment
en fonte ou en plastique (Delrin chargé) en deux demi-coquiiles.
11 est une bague de guidage pour course supérieure à 1 m.
On trouve des vérins de ce type avec joint torique. La chambre avant comporte alors
un évent.
Un tableau permet d'obtenir pour les alésages et les pressions les forces théoriques (en daN)
de poussée et de traction.
|
